「プログラミングが分からないから自分には無縁かな…」

そんな風に思っていませんか？

マクロを使いこなせるようになれば、面倒な単純作業を一瞬で終わり、人為的ミスも削減できます。

マクロは、一度使うと手放せなくなるくらい作業がラクになります！

いつものツールバーに「専用ボタン」として追加することができます。

一度設定してしまえば、標準機能と同じようにワンクリックで面倒な処理を実行できるようになります。

本記事では、マクロをほぼ使ったことがない方でも迷わず設定できるように、マクロをボタン化する手順を「スクショ多め」で分かりやすく解説します。

マクロを使いこなして、設計作業の効率化を図りましょう。

【事前準備】マクロファイルの保存先

マクロファイル（.swp）は、後から移動や削除をしない場所に保存してください。

ボタン登録後にファイルを移動すると、エラーになり実行できなくなります。

マクロボタンを登録する3ステップ

ステップ①：カスタマイズ画面を開く

ツールバーの何もない部分（グレーの領域）で右クリックし、「ユーザー定義」を選択

ステップ②：マクロボタンを配置する

1. 「コマンド」タブ＞「マクロ」を選択
2. 「新規マクロボタン」をツールバー上にドラッグ＆ドロップ

ステップ③：動かすマクロを紐づける

ボタンをドロップすると設定画面が開きます。

1. アクション： 「…」ボタンからマクロファイル（.swp）を選択
2. メソッド： たいていは自動入力のまま（mainなど）でOK
3. 外観（ツールチップ）： マクロボタンの名前を入力

「OK」を押せば設定完了です。いつでもワンクリックでマクロが実行できます。

すぐに使える！Sugitama-Lab.オリジナルマクロ

「登録するマクロがない」「プログラミングは難しい」という方は、当ブログで配信中のオリジナルマクロをぜひご活用ください。

プロの設計業務から、Maker版でのモノづくりまで役立つ便利ツールを公開しています。

▼ おすすめの便利マクロはこちら！

Sugitama-Lab.オリジナルマクロ一覧（無料公開）

【補足・応用編】さらに使いやすくするカスタマイズ

応用①：専用タブで機能をまとめる

ツールバーには、タブも新規に登録できます。

便利なマクロ用のタブを作ってまとめておけば、マクロを探す手間も省けます。

応用②：オリジナルアイコンに変更する

同じマクロアイコンばかりで見分けがつかなくなった場合は、好きな画像に変更できます。

設定画面の「イメージの選択」から任意の画像（16×16～24×24 px程度の.bmp形式）を選ぶだけです。

応用②：ショートカットキーに割り当てる

「ユーザー定義」画面の「キーボード」タブから、登録したマクロにショートカットを割り当てることも可能です。

よく使う機能は、キーボード操作だけで瞬時に実行できるようにするとさらに便利です。

まとめ

本記事では、マクロボタンの設定方法について解説しました。

マクロのボタン化は、SOLIDWORKSの作業効率を劇的に上げる第一歩です。

一度設定すれば永続的に時短効果が得られるため、よく使うマクロはどんどんボタンやショートカットに登録していきましょう。

Sugitama-Lab.では便利なオリジナルマクロの無料配信も行っています。

こちらもぜひチェックしてみてください。

≫Sugitama-Lab.オリジナルマクロ一覧（無料公開）

最後までお読みいただき、ありがとうございました。

「好きな場所でSOLIDWORKSを使えたらいいな」

と思ったことはありませんか？

SOLIDWORKSを使うには高いPCスペックが必要なため、ノートPCで外に持ち出すのはハードルが高いと思われがちです。

しかし、やり方次第でノマドワークも十分に実現可能です！

本記事では、企業で大規模なアセンブリを組むプロの設計者の方から、Makers版を使って気軽にものづくりを楽しむ個人ユーザーの方まで、それぞれのスタイルや予算に合わせた「3つのノマドワーク手法」をご紹介します。

ぜひ、自身のスタイルに合ったノマドワークの方法を見つけてみてください。

3つのノマドワーク方法の比較

今回ご紹介する3つの方法について、一覧表にまとめてみました。

方法①：王道にして最強！「モバイルワークステーション」を持ち歩く

持ち運べるハイスペックノートPC（モバイルワークステーション）を用意し、ローカル環境で直接SOLIDWORKSを動かす正攻法です。

やり方

• SOLIDWORKSの動作要件を満たす、専用のグラフィックボード（NVIDIA RTXシリーズなど）を搭載したノートPCを用意する。
• ノートPC本体にSOLIDWORKSをインストールしてライセンスを認証する。

特徴

最大の魅力は「通信環境に依存しない」ことです。

ネットが繋がらない場所でも、ローカルで確実に、そして快適に設計を進めることができます。

複雑なアセンブリや図面作成など、重い処理をゴリゴリこなすプロの業務には最も安心感のある選択肢です。

一方で、「PC本体が重くなりがち」「導入コストが高い」「メイン機/サブ機が異なる場合はファイルの管理が面倒」といった点がネックになります。

さらに詳しく知りたい方はこちら！

モバイルワークステーションの選び方のポイントや、リモートワークでの実践的な活用術については、以下の記事で詳しく解説しています。

関連記事SOLIDWORKSを外に持ち出そう！モバイルワークステーションの選び方とおすすめ3選

2026.02.28

関連記事【外出先や自宅でも作業可能】モバイルワークステーションを使ってSOLIDWORKSを外出先や自宅で使用する方法について解説

2026.03.25

方法②：身軽さ重視！「リモートデスクトップ」を活用する

自宅や会社にあるハイスペックなデスクトップPC（母艦）の電源を入れたままにしておき、外出先の軽いノートPCから遠隔操作（リモートアクセス）する方法です。

やり方

• 自宅・会社の母艦PCと、持ち歩くノートPCの両方にリモートアクセス用の設定をする（VPN構築やリモートデスクトップアプリの導入）。
• 外出先のノートPCからインターネット経由で母艦PCに接続し、画面を転送して操作する。

特徴

最大のメリットは「持ち歩く荷物が圧倒的に軽くなる」ことです。

数万円の安価で軽量なノートPCでも、母艦のスペックを利用して重いアセンブリをサクサク動かせます。

すでに手元に強力なデスクトップPCがある方には、追加投資を抑えられる非常にコスパの良い選択肢です。

ただし、「安定したインターネット環境が必須」「通信速度によっては操作にわずかな遅延（ラグ）が発生する」「母艦PCの電源を常にON（または遠隔起動）にしておく必要がある」といった点には注意が必要です。

さらに詳しく知りたい方はこちら！

難しいネットワークの知識がなくても、安全かつ簡単にリモート環境を構築できる「Tailscale」を使った方法は、こちらの記事で解説しています。

関連記事【コスパ最強】TailscaleとRDPでSOLIDWORKSをノマドワークする方法

2026.06.26

方法③：次世代のブラウザ設計！「xDesign」を使う

PCにソフトをインストールせず、Webブラウザ上で直接3Dモデリングを行うクラウドCAD「xDesign（3DEXPERIENCE）」を使用する方法です。

Makers版を利用している個人ユーザーの方にも非常に人気が高まっています。

やり方

• 3DEXPERIENCEプラットフォームのアカウントを取得する。
• Google ChromeやEdgeなどのWebブラウザからログインし、xDesignのアプリを起動して設計を始める。

特徴

「ブラウザが動けば設計できる」という手軽さが最大の魅力です。

Windows PCだけでなく、MacPCやタブレットでも3Dモデリングが可能です。

端末に縛られないため、究極のノマド環境が手に入ります。

注意点としては、従来のデスクトップ版SOLIDWORKSとは画面のインターフェースや操作感が少し異なること、インターネット接続が必須であることです。

しかし、作成したデータはSOLIDWORKSと連携できるため、柔軟な使い分けが可能です。

さらに詳しく知りたい方はこちら！

SOLIDWORKS本体との違いや、ブラウザでの動作をさらに軽くするためのコツについては、以下の記事を参考にしてください。

関連記事【設計者もノマドワーク可能】ブラウザ上で使用できる「SOLIDWORKS xDesign」について解説

2026.02.05

関連記事xDesignは本当に”どこでも”設計できるのか？ユーザーが知っておくべきパフォーマンスの真実と注意点を解説

2026.01.31

まとめ：自身に合ったノマド設計スタイルを見つけよう

本記事では、SOLIDWORKSで場所を選ばずノマドワークするための3つの方法について解説しました。

「どのくらいの規模のデータを扱うか」「かけられる予算」「外出先のネット環境」は人それぞれです。

ぜひご自身の設計スタイルに合わせて最適な方法を選び、カフェや旅先など、好きな場所で自由にものづくりを楽しんでみてください！

最後までお読みいただき、ありがとうございました。

しかし、SOLIDWORKSをオフィスの外で使いたいと思っても、大きな壁があります。

それは、快適に動くハイスペックPCは重くて持ち運べないことやモバイルワークステーションは数十万円もして高すぎるという物理的・金銭的な問題です。

ですが、実は今ある自宅のデスクトップ環境をそのまま活かし、初期費用も安く、安全にSOLIDWORKSを持ち運ぶ方法があります。

本記事では、「Tailscale」というVPNアプリと「リモートデスクトップ(RDP)」を活用した、SOLIDWORKSを持ち運ぶ方法について解説します。

これを使えば、出張先での急な図面修正も、リビングのソファでくつろぎながらの趣味のモデリングも自由自在。

ノマドワークに興味のある方はぜひご一読ください。

SOLIDWORKSを外で使う「第3の選択肢」

SOLIDWORKSを会社の外で使うには、主に3つの方法があります。

今回ご紹介するのは、3つ目の「リモートデスクトップ（RDP）」を活用する方法です。

手持ちの軽量なノートPCやタブレットから、自宅にある高性能ワークステーションの画面を呼び出して操作します。

これなら、重い荷物からも、高額な出費からも解放されます。

【必須】安全・爆速で接続する「Tailscale」とは？

RDPの機能自体はWindowsに標準搭載されています。

しかし、これをそのままインターネット経由で使うのは非常に危険です。

RDP接続するには、セキュリティをしっかり構築しておく必要があります。

でないと、簡単に情報を抜き取られたり、PCやアカウントを乗っ取られたりしてしまいます。

そこで必要になるのがVPN（仮想プライベートネットワーク）です。

これは、インターネットという公道の中に、自分専用の「秘密のトンネル」を作る技術です。

これまで個人で安全なVPN環境を作るのは大変でした。

• 数万円する「VPN対応ルーター」を買う必要がある。
• 「ポート開放」や「DDNS」といった、専門的で難しいネットワーク設定が必要。

ですが、今回おすすめする「Tailscale」を使えば、は非常に簡単にVPN環境を整えることができます。

Tailscaleを使うと、離れた場所にあるPC同士が、あたかも同じ部屋のLANケーブルで繋がっているかのような安全なネットワークを一瞬で構築できます。

実践！Tailscaleでリモート環境を作る手順

それでは、実際に環境を構築してみましょう。

手順①：Tailscaleのインストールと接続

ホストPCとクライアントPCの両方で、以下の作業を行います。

1. Tailscaleの公式サイトにアクセスし、アプリをダウンロードしてインストールします。
2. アプリを起動し、GoogleアカウントやMicrosoftアカウントなどでログインします。
   このとき、サーバー側とクライアント側で同じアカウントを使用してください。
3. ログインが完了すると、Tailscaleの管理画面に接続されたPCが表示されます。

これだけで、あなた専用の「秘密のトンネル」が開通しました！

手順②：自宅WS（ホスト側）の設定

自宅のワークステーションが、外部からの操作を受け入れられるように設定します。

（※ここがPro版以上の機能です）

1. Windowsの「設定」→「システム」→「リモートデスクトップ」を開きます。
2. 「リモートデスクトップを有効にする」のスイッチをオンにします。

手順③：外出先PC（クライアント側）から接続

いよいよ接続です！

1. 持ち出し用のPCで「リモートデスクトップ接続」アプリを起動します。（Windows標準アプリです）
2. 「コンピューター」の欄に、**手順①で確認した自宅WSの「Tailscale IPアドレス（100.から始まる数字）」**を入力して「接続」をクリックします。
   • 安心ポイント： この「100.〜」で始まるIPアドレスは、Tailscaleが割り当てたあなた専用の固定住所です。日によって変わることは基本的にないので、毎回調べ直す必要はありません。
3. 自宅WSのユーザー名とパスワードを入力します。

成功すれば、手元のノートPCの画面いっぱいに、自宅のSOLIDWORKSの画面が表示されるはずです！

【物理攻略】電源どうやって入れる問題

リモートワーク環境構築で最後に立ちはだかる最大の壁。

それは「誰もいない自宅やオフィスのPCの電源ボタンを、どうやって押すか？」という物理的な問題です。

使いたい時だけ遠隔で電源を入れる。これを実現するのが「スマートプラグ」と「BIOS設定」の合わせ技です。

これさえ設定すれば、完全なノマド環境が完成します。

仕組みの解説

多くのデスクトップPCには、「停電などで一度電気が供給されなくなった後、再び電気が流れてきたら自動的にPCを起動する」という機能が備わっています。これを利用します。

1. PCとコンセントの間に「スマートプラグ（SwitchBotプラグミニなど）」を挟みます。
2. 外出先からスマホアプリでスマートプラグを「ON」にします。
3. PCに電気が流れ、「停電から復旧した！」と判断したPCが自動的に起動します。

BIOSの設定手順

この機能を使うには、ワークステーション側の「BIOS（バイオス）」の設定をする必要があります。

1. PCの電源を入れ、メーカーロゴが出ている間に「F2」キーや「Delete」キーを連打してBIOS画面に入ります。（機種やメーカーによって押すボタンが違います。詳しくはPCメーカーサイトを確認ください）
2. 「Power Management（電源管理）」のようなタブを探します。
3. 「AC Power Loss Recovery」や「Restore on AC Power Loss」といった項目を見つけ、設定を「Power On」（または「Always On」「Last State」）に変更します。
4. 設定を保存してBIOSを終了します。

これで準備完了です！ 外出先からスマホで電源ON → 数分待ってTailscaleで接続。この流れで、いつでもどこでも作業を開始できます。

究極のセキュリティ対策としての「スマートプラグ」

実は、スマートプラグでPCの電源を「物理的に遮断」することは、最強のセキュリティ対策にもなります。

インターネットに常時接続され、スリープ状態で待機しているPCは、どれだけVPNなどで防御を固めてもリスクがゼロにはなりません。

しかし、スマートプラグを使って大元の電源をOFFにしてしまえば、外部からPCにアクセスすることは物理的に100%不可能になります。

業務の機密データを守るという意味において、「使わない時は物理的に電源を絶つ」というスマートプラグの運用は、非常に簡単かつ最も安全な方法だと思います。

スマートプラグ選び方の重要ポイント

スマートプラグはAmazonなどで数多く売られていますが、ワークステーションなどのハイスペックPCに使う場合、「15A（1500W）対応」のものを選ぶことが絶対に不可欠です。

安い製品（10A/1000W対応）だと、PCの起動時や高負荷時に電力が耐えきれず、落ちてしまう危険があります。

また、「消費電力（ワット数）が見える機能」が付いているモデルが圧倒的におすすめです。外出先からプラグをONにした際、アプリ上で「0W → 80W」のように電力が上がるのを見れば、「あ、ちゃんとPCが起動したな」と確信できるからです。

この2つの条件を満たす、鉄板のおすすめモデルを2つ紹介します。

1. SwitchBot プラグミニ（大定番・迷ったらコレ）

国内で圧倒的なシェアを誇るSwitchBot（スイッチボット）の製品です。

アプリが非常に使いやすく、設定も一瞬で終わります。

もちろん15A（1500W）対応で、消費電力もしっかりグラフで確認できます。

将来的に他のスマート家電と連携させたくなった時にも、拡張性が高いので便利です。

≫Amazonで「SwitchBot プラグミニ」を見る

2. TP-Link Tapo P110M（ネットワーク機器大手の安心感）

Wi-Fiルーターなどで世界的なシェアを持つTP-Link社の製品です。

ネットワーク機器メーカーの製品だけあって、Wi-Fi接続の安定感に定評があります。

こちらも15A対応、消費電力モニタリング機能付きです。

SwitchBotより少し安価ですので、コスパ重視の方におすすめです。

≫Amazonで「TP-Link Tapo P110M」を見る

まとめ

本記事では、高価なモバイルワークステーションを購入することなく、手持ちの高性能な環境を最大限に活かしてSOLIDWORKSをノマドワークする方法をご紹介しました。

必要な費用は、遠隔で電源を入れるための「スマートプラグ（約2,000円〜）」のみ。

もしご自宅のPCがWindows Home版だった場合のアップグレード費用を含めても、モバイルワークステーションを買うより断然安上がりです。

ネットワークの主役である「Tailscale」は無料で試せます。

まずは、今週末にでもTailscaleの導入から始めてみませんか？働き方の選択肢が、劇的に広がるはずです。

最後までお読みいただき、ありがとうございました。

日々設計業務に追われているプロの方も、Maker版で週末のモノづくりを楽しんでいる個人ユーザーの方も、この「エラーの連鎖」は共通の悩みですよね。

実はこれ、モデリングの段階で「設計変更に弱い（＝後から修正しにくい）作り方」をしてしまっているのが原因かもしれません。

本記事では、現役の機械設計者である筆者より、ついやってしまいがちな「3つの落とし穴」について解説します。

まずは、あなたの現在のモデリング作法をチェックシートで診断してみましょう！

あなたのSOLIDWORKSレベルは？ 10項目の質問に

以下の10項目のうち、普段のモデリングで「ついやってしまっている」ものにチェックを入れてみてください！

診断結果発表！

• チェック数 0個：【プロフェッショナル（神レベル）】
  文句なしの美しいデータです！誰が触っても修正しやすい、完璧なモデリング作法が身についています。
• チェック数 1〜3個：【中級者（あと一歩レベル）】
  基本はできていますが、忙しい時に少し妥協が出ているかも。特定のエラー原因を潰せばプロレベルの安定感に！
• チェック数 4〜7個：【初級者（伸びしろたっぷりレベル）】
  形を作るスピードは上がってきても、「直すこと」を見落としがち。まずはスケッチの完全定義から意識してみましょう。
• チェック数 8〜10個：【危険信号！（エラーの時限爆弾レベル）】
  あなたのモデルはいつ爆発してもおかしくない状態です！今すぐ以下の「3つの落とし穴」を読んで、モデリングの基礎体力をつけましょう。

変更に弱いモデルを作ってしまう「3つの落とし穴」とプロの対策

チェックがたくさんついてしまった方も安心してください。

原因は大きく分けて以下の3つの落とし穴に集約されます。

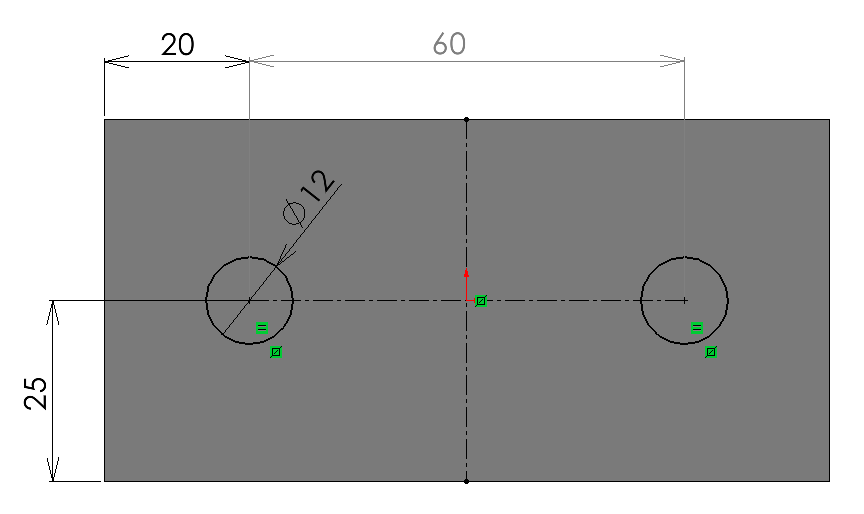

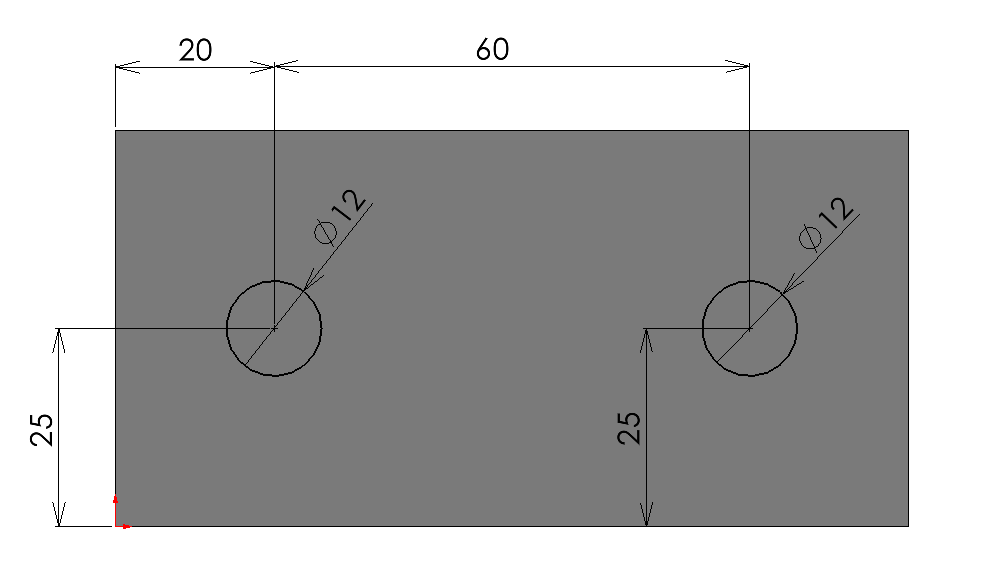

落とし穴①：「適当なスケッチ」が招く形状崩壊

（該当チェック項目：1, 2, 3, 4, 5）

形を描くことだけを優先し、「どこを基準にするか」「どう連動させるか」という幾何拘束（リレーション）をサボってしまう落とし穴です。

原点無視や未定義の放置、固定拘束への逃げをしていると、後から寸法を1つ変更した瞬間にスケッチ全体が予測不能な動きをして、グニャッと崩れてしまいます。

• プロの対策：
  • 必ず原点をスタート地点にして描き始める。
  • スケッチはすべて「完全定義（黒い線）」にしてからフィーチャーに進む。
  • 無理やり寸法（距離0など）を入れるのではなく、「水平・垂直」「同一線上」などの幾何拘束を正しく使う。

落とし穴②：「不安定な参照と条件」が招くエラー連鎖

（該当チェック項目：6, 7）

立体化する際に、後から変更・削除されやすい場所を基準に選んでしまったり、CADの便利な「終了条件」を使いこなせていない落とし穴です。

フィレットのエッジを基準にしたり、貫通穴を「ブラインド（数値）」で開けたりすると、ベースの厚みが変わった瞬間に追従できず、ツリー上が黄色や赤色のエラーだらけになってしまいます。

• プロの対策：
  • スケッチ平面や寸法の基準は、極力「基本平面（正面・平面・右側面）」や「平らな大きな面」を選ぶ。フィレットや面取りのエッジは基準にしない。
  • 貫通穴は必ず「全貫通」や「次サーフェスまで」を使用し、板厚の変更に自動で追従させる。

落とし穴③：「設計意図の欠落と放置」が招く解読不能データ

（該当チェック項目：8, 9, 10）

その形状が「何のためのものか（設計意図）」を考えず、ツリーの整理整頓も放棄してしまっている落とし穴です。

目的の違うフィレットをまとめたり、同じ規格の寸法をバラバラに入力したり、不要なデータを放置したりすると、過去の自分や他の人がデータを開いたときに「どこを直せば正しく変更できるのか」が全くわからず、修正に莫大な時間がかかります。

• プロの対策：
  • フィーチャーは役割ごとに分ける。強度用のRと安全用のRは別々のフィーチャーにする。
  • 共通の寸法（板厚など）は「グローバル変数」や「リンクされた値」を使い、一箇所変えれば全部変わるように設定する。
  • 不要な抑制データはこまめに削除し、ツリーを綺麗に保つ。

まとめ：モデリングは「未来への手紙」

SOLIDWORKSのモデリングスピードを上げることはもちろん大切ですが、「修正のしやすさ」まで配慮できるのが、ワンランク上の設計者です。

変更に強い綺麗なデータを作ることは、明日・1ヶ月後の自分、そしてデータを受け取る仲間への「思いやり」でもあります。

今日の設計から、少しだけ意識を変えて、エラーに強い強靭なモデル作りを目指していきましょう！

最後までお読みいただき、ありがとうございました。

SOLIDWORKS 2026のニュースを見て、

「ついにAIがモデリングや図面作成をしてくれる時代が来たか？」

「個人のMaker版でも無料で使えるのかな？」

と期待に胸を膨らませる方も多いのではないでしょうか。

私もその一人です。

本記事では、私が実際にAURAを使ってみた「リアルな感想」をお届けします。

さらに、専門誌『日経ものづくり』の特集記事や、先日開催されたイベント『3DEXPERIENCE World 2026』でのニュースを交えながら、すぐそこまで来ている「自動設計の未来」についても解説していきます。

企業にお勤めのプロ設計者の方にとっても、Maker版でモノづくりを楽しむ個人ユーザーの方にとっても、決して見逃せない「頼れる助手」の最新情報です。

AIと一緒に設計する新時代へ、一足先にアクセスしてみましょう！

【実践編】ベータ版AURAの使い方

まずは、一番気になる「どうやって使うの？」という疑問から解決していきましょう。

実は私自身、最初にAURAを使おうとした時、完全に迷子になりました。

実録　筆者のAURA探しの旅

「さあ、AURAを呼び出すぞ！」と意気込んで、SOLIDWORKSを立ち上げましたが、果たしてどこにAURAがいるのかわかりませんでした。

ネット検索やAIに聞いてみると、右側のタスクパネル内にいそうだということがわかり、全てのタブを見ましたが、どこにもいませんでした。

「あれ？ タブの表示設定がオフになっているのかな？」と思い、右クリックしてカスタマイズ画面を開いても、それらしき項目は見つかりません。

「もしかしてアドインが無効になっている？」と設定を確認してもダメ。

焦って右上の「コマンド検索」に「AURA」や「Assistant」と打ち込んでみても、「該当する結果が見つかりませんでした」と無情なメッセージが出るばかり……。

「私のMaker版では使えないのかも、、、」と諦めかけたその時、意外な場所で彼女を発見しました。

発見！ AURAは「3DSwym」の中にいた

AURAは、独立したコマンドアイコンではなく、タスクパネルの中にある「3DSwym（コミュニティ）」アプリの中の奥まったところに隠れていました。

現在、私たちがアクセスできるAURAは「ベータ版（Beta）」としての提供となっています。

3DSwymのチャットボットとしてサポートしてくれます。

今のAURAでできること

無事に見つけたこのベータ版AURA。現在できるのは、モデリングの自動化ではなく、「情報検索」と「問題解決のサポート」です。

私が実際に使ってみて便利だと感じた機能を3つご紹介します。

① 日本語での質問応答と操作ガイド

「前のバージョンとして保存するにはどうするの？」といった操作の疑問をチャットで投げかけると、公式のヘルプドキュメントを元に、分かりやすい日本語で手順を教えてくれます。

② エラーの原因診断と解決策のヒント

これが一番のおすすめです！

フィーチャーに黄色い警告（！）や赤いエラー（×）が出た時、その箇所を選択した状態でAURAに「なぜエラーになってるの？」と聞いてみてください。

「隣接する面に対してフィレットの半径が大きすぎます」など、具体的な原因と直すためのヒントを教えてくれます。

③ 世界中のコミュニティ情報の要約

3DSwymには世界中のユーザーの知識（英語の投稿など）が膨大に眠っています。

AURAに調べ物をお願いすると、それらの長文スレッドを読み込み、「要するにこういう解決策がベストアンサーです」と日本語で瞬時に要約してくれます。

今の段階でも、独学で学ぶMakers版ユーザーや、調べる時間を短縮したいプロ設計者にとって、AURAは頼れる助手になると思います。

【未来予想編①】『日経ものづくり』が報じた「本気の自動設計」

現在のAURAは、調べ物やエラー解決を手伝ってくれる「知識に特化した助手」です。

しかし、ダッソー・システムズが思い描く「本気のAI」はこんなものではありません。

専門誌『日経ものづくり（2026年1月号）』の特集記事を読み解くと、現在ダッソー・システムズが「CATIA」で開発を進めている自動設計システムの全貌が見えてきました。

近い将来、私たちのSOLIDWORKS（3DEXPERIENCEプラットフォーム）にも降りてくるであろう、その機能をご紹介します。

チャットで指示するだけで「自動モデリング」

未来のAURAは、設計者の「総合窓口（ポータルAI）」として機能します。

例えば、自動車の部品（ヘッドランプのハウジングなど）を設計するとします。

設計者はAURAのチャット画面に向かって、「こんな部品を作りたい。材料はこれ、サイズはこのくらいで、これくらいの強度を持たせて」と要件を伝えるだけ。

すると、窓口であるAURAが裏側にいる機械設計や電機設計の専用AIたちに指示を出し、企業が蓄積した「設計テンプレート」をベースにして、新しい3D形状を自動で作り出してくれます。

人間は要件を定義するだけで、手を動かしてモデリングするのはAIの仕事になります。

法規制や干渉チェックまでAIがこなす

このシステムのポイントは、ただ形を作るだけでなく、「法規制」や「安全性」「製造時の制約」についてもAIが把握している点です。

設計中の3DモデルをAIが解析し、「この形状だと他の部品と干渉しますよ」「この肉厚だと強度が足りません」「指定された法規制をクリアしていません」といった制約をチェックしながら設計を進めてくれます。

【プロ向け考察】立ちはだかる「データの壁」

ここで、企業にお勤めのプロ設計者の方にとって、少しシビアな課題にも触れておきましょう。

この夢のような自動設計を実現するためには、AIが基準とする「テンプレート」が必要です。

標準的な構造や、企業独自のノウハウをAIに学習させなければなりません。

『日経ものづくり』の記事でも触れられていますが、「企業の設計ノウハウをどうやってAIに学習させるか」「学習させたデータや、AIが作った設計の権利は誰のものか」というデータの取り扱いが、実用化に向けた最大の壁になりそうです。

AIが優秀になればなるほど、企業側には「AIに食べさせるための、綺麗でルールの整った3Dデータ（過去の設計資産）」を準備する力が求められるようになります。

『日経ものづくり』の記事内では、この自動設計システムのリリースについて「2年後（2027年頃）をめどに提供したい」と語られていました。

【未来予想編②】2年後リリース！？ 新たな助手「LEO」と「MARIE」

さらには、つい先日（2026年2月上旬）開催されたばかりの世界的なユーザーイベント「3DEXPERIENCE World 2026」にて、最新の発表がありました。

なんと、今後のSOLIDWORKS（3DEXPERIENCE）を支えるAIは、AURA単体ではなく「3人のAIチーム（Virtual Companions）」になるとのことです。

それぞれの担当とリリース時期を見てみましょう。

「アイアンマン」とか「ベイマックス」とかの映画で見た「AIが形状を設計する」世界になっていくかもしれませんね。

まとめ：AI助手と働く新時代へ

今回は、SOLIDWORKSの最新AI「AURA」の実践的な使い方と、最新ニュースから読み解く「すぐそこにある自動設計の未来」について解説してきました。

AIという優秀で頼れる助手と協働することで、私たちの設計業務は格段に変わりそうです。

■ Maker版を楽しむ個人ユーザーの方へ

まずは今日から、3DSwymにいるAURAにたくさん質問してみてください。AIと一緒にモノづくりをする感覚に慣れておくと、LEOやMARIEがやってきた時に、ものづくりをより一層楽しめるのではないかと思います。

■ 企業に勤めるプロ設計者の方へ

AIが自動で形を作る時代になっても、それを導くための「良質なデータ」を用意するのは人間の仕事です。 来たるべき日に備えて、AIが学習しやすいように「フィーチャーの履歴をきれいに保つ」「設計意図（なぜこの寸法にしたのか）を明確にしておく」といった、基本に忠実なモデリングを日頃から心がけることが、次世代の設計者への第一歩になるかもしれません。

もうすでに使える「AURA」に加え、今後リリースされる「LEO」、「MARIE」のAIたちと一緒に進める新しい設計のかたち。

変化を恐れず、このワクワクする波にみんなで乗っていきましょう。

最後までお読みいただき、ありがとうございました。

企業の設計部門で日々SOLIDWORKSと格闘している皆様へ。

プロパティに同じ文言を入力したり、複数ファイルを目視で比較したり、本来の『設計』ではない単純作業に時間を奪われていませんか？

当ブログでは、そんなプロの設計現場の課題を解決する「SOLIDWORKSマクロの作成」を承っています。

まずは、お気軽にご相談ください

これまでの作成事例（ポートフォリオ）

私がこれまで作成し、実務で効果を発揮しているマクロの一部をご紹介します。

「こんなこともできるんだ！」という参考にしてみてください。

事例1：検図マクロ（図面チェック支援）

図面上でクリックした寸法や線を自動で「緑色」に変更し、寸法の記入漏れチェックをSOLIDWORKS 内で確認できるマクロです。

このマクロを使えば、図面印刷せずともSOLIDWORKS内でシームレスに検図ができます。

事例2：アセンブリ構成比較マクロ

2つのアセンブリファイルを比較し、構成部品の違いをExcelに書き出すマクロです。

目視チェックによる作業時間とヒューマンエラーを大幅に削減します。

事例3：構成部品の最新リビジョン一括確認・更新マクロ

アセンブリ内の全構成部品について、サーバー内の最新リビジョンかどうかを照合します。

古いバージョンのまま設計が進んでいないかを一瞬で判別し、必要に応じて最新版へ一括置換。

旧図での手配ミスを未然に防ぎ、設計変更時の「修正漏れ」をなくします。

これらはほんの一例です。「こんな作業も自動化できる？」といったご相談も大歓迎です。

これらのマクロは、現在無料で公開しています。

一度ご使用になってみて、ぜひ有用性を確認していただけたら幸いです。

無料ダウンロードはこちらから≫https://sugitama-lab.tech/downloads/

Sugitamaにお任せいただく3つのメリット

1. 「設計者の言葉」がそのまま伝わります

私は現役の機械設計者です。IT系の開発会社に頼むと通じにくい「フィーチャー」「合致」「アセンブリ構成」といった専門用語や、設計現場特有のニュアンスをそのままの言葉で伝えていただけます。

2. 最新AI活用による「ハイスピード・低コスト」な開発

最新の生成AIを高度に活用してプログラムのベースを構築するため、ゼロから手作業でコーディングする従来の手法よりも、圧倒的なスピードとコストでご提供できます。

3. 現役設計者による「確実な実機検証」

AIが作ったコードをそのまま丸投げするようなことは決してありません。私自身のSOLIDWORKS環境でデバッグ（動作確認）を行い、実務で確実に「使える」状態に仕上げてから納品いたします。

ご依頼にあたってのお願い（当方の基本ルール）

お互いに「言った・言わない」のトラブルを防ぎ、スムーズかつ正確に開発を進めるため、以下のルールを設けさせていただいております。あらかじめご了承ください。

秘密保持契約（NDA）の締結が可能です。

製品データ等を取り扱う場合、ご希望に応じてNDAを締結いたします。

お打ち合わせは「原則メール（テキスト）」のみとさせていただきます。

要件定義を正確に記録に残すため、お電話やWeb会議ではなく、メールまたはチャットでのテキストコミュニケーションをお願いしております。

当方の開発環境は「SOLIDWORKS 2021」です。

これより新しいバージョンをお使いの場合、検証用の3Dモデルは「STEP等の別形式」や「ダミーデータ」でご提供いただく場合がございます。

納品までの流れと料金の目安

【納品までの流れ】

1. ご相談: お問い合わせフォームより「こんな作業を自動化したい」とざっくり教えてください。
2. ヒアリング: メール等で具体的な動作イメージをすり合わせ、お見積りをお出しします。
3. 開発・検証: こちらでマクロを構築し、動作テストを行います。
4. 納品・ご確認: マクロファイルをお渡しします。ご自身の環境で動かしていただき、問題がなければ完了です。

【料金の目安】

• 初級（プロパティの一括処理、図面枠の自動更新など）： 3,000円 〜
• 中級（Excel連携、アセンブリ構成からのデータ抽出など）： 30,000円 〜※作業の複雑さによって変動しますので、まずはお気軽にお見積りをご依頼ください。

まずは、お気軽にご相談ください

それ以外にも、便利なマクロツールを無料公開しています。

もしよろしければそちらもご覧ください。

≫https://sugitama-lab.tech/downloads

「モデルを少し回転させただけで、画面がカクカクして狙った面が触れない……」

日々の設計業務で、こんな「待ち時間」にイライラしていませんか？

SOLIDWORKSでの設計作業において、PCの動作速度は作業効率やストレスに直結します。

ですが、ただ高価なPCを買っても、SOLIDWORKSが速くなるとは限りません。

PCを選定するときは、「SOLIDWORKSに効くポイント（パーツ）」を押える必要があります。

ポイントを外してしまうと、いくら高額なワークステーションでも快適には動作しません。

逆に、ポイントさえ押さえれば、限られた予算でもサクサク動く環境は作れます。

この記事では、現役の機械設計者である私が、失敗しないPC選びの極意を解説します。

スペック不足のストレスから解放されて、設計業務に集中できる環境を手に入れましょう！

結論：SOLIDWORKS推奨スペック早見表（2026年版）

SOLIDWORKSに必要なスペックは、扱うアセンブリの部品点数や用途によって決まります。

ご自身の用途に合わせて、以下の表からクラスを選んでみてください。

公式：SOLIDWORKSシステム要件

SOLIDWORKSを動かすのに必要なPCスペックについては、SOLIDWORKSのWebサイトに記載されています。

上記のSOLIDWORKSのシステム要件を押さえたうえで、筆者がおすすめする構成の決め方について、以下に解説します。

予算配分の黄金ルール：優先順位は「メモリ ＞ CPU ＞ グラボ」

PCの予算が無限にある人はいません。

コスパ良く快適さを手に入れるなら、「動かないリスクを消す」→「速さを買う」という順番で投資するのが一番確実です。

ズバリ、優先順位は 「メモリ ＞ CPU ＞ グラフィックボード」 です。

「グラフィックボード（GPU）が一番大事じゃないの？」と思われがちですが、予算配分という点では実は3番目です。その理由を解説します。

【最優先】メモリ（安定性の要）

ここは「足切りライン」です。

必要量（推奨32GBなど）に対してメモリが不足すると、SOLIDWORKSは動作が遅くなるどころか、強制終了（落ちる）したりフリーズしたりして、仕事になりません。

「速さ」を求める前に、まずは「安定」を買うと思って、最優先で確保することをおすすめします。

【2番目】CPU（時短の鍵）

安定動作が確保できたら、次は「待ち時間」を減らす投資です。

SOLIDWORKSの処理速度は、CPUの性能に大きく依存します。

毎日の作業で発生する「数秒の待ち時間」を削り、作業効率を劇的に上げたいのであれば、CPUにお金をかけましょう。

【3番目】グラフィックボード（予算と相談して）

最後は、「画面の滑らかさ」を決めるパーツです。

もちろん高性能な方が良いですが、実は最近のSOLIDWORKS認定グラフィックボードは、エントリーモデル（RTX 500 / 1000 Adaなど）でも意外と優秀で、そこそこ快適に動きます。

グラボのグレードを少し落としても「仕事はできる」ため、グラボ選定は予算を見ながら最後に行うのがいいと思います。

一言で言うと： 「落ちない安心感」が欲しいならメモリ、「処理の速さ」が欲しいならCPU、「画面のヌルヌル感」ならグラボです！

各パーツの選び方詳細ガイド

それでは実際に、どういった基準で選定すればいいか、以下に解説します。

OS：Windows 11 (64bit) 一択

• 影響度： ★★★★★ （前提条件）
• 役割： PCを動かす土台。
• 選び方：
  • 2026年現在、Windows 10はサポート終了済みのため、セキュリティリスクがあり選択肢に入りません。必ず Windows 11 を選んでください。
  • Macユーザーの方へ： SOLIDWORKSはMacOSに非対応です。最新のMacではBoot Camp（Windowsを動かす機能）も使用できないため、必ずWindows PCを用意してください。

CPU：コア数よりも「クロック周波数」

• 影響度： ★★★★★ （処理速度）
• 役割： 再構築、フィーチャー作成、ファイルを開くなどの計算処理。
• 選び方：
  SOLIDWORKSのモデリング処理は、基本的に「1つのコア（シングルコア）」で行われます。そのため、コア数が複数あるCPUよりも、数は少なくても1個あたりのクロック周波数が高いCPUの方が高速に動作します。
• 【数値の基準】 スペック表の「ターボ・ブースト利用時の最大周波数」をチェックし、4.0 GHz 以上（推奨 4.5 GHz 以上）あるものを選びましょう。ここが4.0GHzを超えていれば、中古のCPUでもサクサク動く可能性が高いです。

おすすめシリーズ： Intel Core Ultra シリーズ

• Core Ultra 5：予算重視・学習用
• Core Ultra 7：実務のど真ん中（おすすめ）
• Core Ultra 9：ハイエンド

避けるべきもの： Celeron、Pentium、Atomなどは性能不足で動きません。

【ちなみに】Xeonは必要？
一般的な設計業務ならCore Ultraで十分（むしろ速いことが多い）です。
Xeonは24時間連続稼働の解析サーバーなどで真価を発揮します。

メモリ（RAM）：2026年の新常識は「32GB」

• 影響度： ★★★☆☆ （安定性）
• 役割： 作業机の広さ。不足すると強制終了やフリーズの原因に。
• 選び方：
  メモリは「速くするパーツ」ではなく「遅くしないためのパーツ」です。机（メモリ）が狭いと、床（SSD）にデータを置いて作業することになり、動作が激重になります。
• 【数値の基準】
  • 16 GB： 【最低ライン】 メーカー公式の「最小システム要件」ですが、実務ではExcelやブラウザを同時に開くとすぐに一杯になります。入門・学習用と割り切ってください。
  • 32 GB： 【推奨ライン】 メーカーの「推奨システム要件」であり、実務の標準（スタンダード）です。他のアプリを開きながらでも余裕を持って設計作業ができます。

おすすめメモリ容量：

• 16GB： 入門・学習用（Makers版など）。簡単な部品ならOK。
• 32GB： 実務の標準。ブラウザで調べ物をしながら設計しても快適です。
• 64GB以上： 大規模アセンブリ（1万点〜）、構造解析（CAE）をするなら必須。

グラフィックボード：NVIDIA RTX (旧Quadro)

• 影響度： ★★★★☆ （快適性・描画）
• 役割： モデルの回転、ズーム、移動などの描画処理。
• 選び方：
  ここが弱いと、モデルを回したときにカクカクしてストレスが溜まります。ゲーム用（GeForce）は「爆発などのエフェクト」が得意ですが、CAD用（RTX/Quadro）は「正確な線を描くこと（OpenGL）」が得意です。業務用ならCAD用グラボを選びましょう。
• 【数値の基準】
  • 4 GB：【最低ライン】 学習用なら動きます。
  • 8 GB ～ 12 GB：【推奨ライン】 業務で快適に使うならこのクラス。
  • 24 GB ～：【パワーマシン】 解析や大規模アセンブリを扱う場合。

型番に「NVIDIA RTX」「NVIDIA T」「Quadro」 から始まるものがCAD用グラボです。

【ちなみに】ゲーム用グラボ「GeForce」じゃダメ？
動くことは動きますが、「線が消える」「面が選択できない」「RealViewが使えない」といった表示トラブルが起きることがあります。
趣味や学習用であれば十分かもしれませんが、仕事で使うならリスク回避のためにCAD用を選びましょう。

おすすめモデル（2026年時点）：

• エントリー： RTX 500 Ada / RTX 1000 Ada（小規模モデル向け）
• ミドル： RTX 2000 Ada（迷ったらコレ！コスパ最強の業務標準）
• ハイエンド： RTX 4000 Ada / 5000 Ada（大規模・VR・レンダリング向け）

5. ストレージ：HDDは卒業。SSD一択の時代

• 影響度： ★★★★☆ （起動速度）
• 役割： OSやソフトの起動、データの読み書き。
• 選び方：
  ここは議論の余地がありません。システム（Cドライブ）がHDDのPCは、起動だけで数分待たされます。
  必ず SSD （容量 512GB 以上）搭載モデルを選んでください。HDDはデータのバックアップ倉庫としてのみ使用しましょう。

容量：

• 512GB： 最低ライン。OSとアプリを入れるといっぱいになりがちです。
• 1TB： 推奨。データが増えても安心です。

あなたのPCはどこが悪い？症状別・処方箋（FAQ）

「今のPC、なんとなく遅いけど原因が分からない……」

そんな悩みを持つあなたのために、よくある症状から「犯人（原因のパーツ）」を特定するチェックリストを作成しました。

Q1. ファイルを開くのが遅い、再構築が終わらない

• 犯人は……「CPU」または「ストレージ」
• 解説： 待ち時間の長さは、計算速度（CPU）かデータの読み込み速度（ストレージ）に依存します。
• 処方箋：
  • タスクマネージャーでディスク使用率を確認してください。もしHDDを使っているなら、SSDに変えるだけで劇的に改善します。
  • すでにSSDなら、CPUのクロック周波数不足です。買い替えを検討しましょう。

Q2. モデルを回転させるとカクカクする、残像が残る

• 犯人は……「グラフィックボード」
• 解説： 描画の処理能力が追いついていません。主に以下の2つのパターンが考えられます。
  • GeForceを使っている: ゲーム用グラボはCAD特有の描画処理が苦手なため、ハイスペックなモデルでもカクつくことがあります。
  • スペック不足の認定グラボを使っている: たとえQuadroやRTXシリーズでも、エントリーモデル（T1000など）で大規模アセンブリを回そうとすると、パワー不足でカクつきます。
• 処方箋：
  • SOLIDWORKSの設定で「システムオプション」→「パフォーマンス」の設定を見直してみてください。
  • それでも改善しない場合、ワンランク上のグラフィックボード（例：RTX 500 → RTX 2000以上）への買い替えを検討してみてください。

Q3. 作業中に突然落ちる（強制終了）、フリーズして動かなくなる

• 犯人は……「メモリ」
• 解説： 最も危険な症状です。タスクに対して作業机（メモリ）がいっぱいでPCが限界を迎えています。 マウスポインタは動くけれどSOLIDWORKSがフリーズする、あるいはソフトが突然落ちる場合は、ほぼ間違いなくメモリ不足です。
• 処方箋：
  • メモリを増設してください。
  • こればかりは設定変更ではどうにもなりません。「仕事が止まる」前に投資すべき最優先ポイントです。

まとめ：最適な「仕事道具」への投資で未来を変えよう

本記事では、SOLIDWORKSを快適に動かすためのスペックの選び方について解説しました。

• 予算配分での優先順位：メモリ ＞ CPU ＞ グラボ
• メモリ：32GBが実務の標準
• CPU：コア数より「クロック周波数」重視
• グラボ：予算と相談して決定

この基準さえ守れば、スペック不足でストレスを感じることも、無駄に高額なPCを買って後悔することもありません。

ワークステーションは、あなたの設計スキルを最大限に発揮し、利益を生み出すための「仕事道具」です。

ワークステーションの投資は、必ず業務効率として返ってきます。

ぜひ本記事を参考に、ご自身に最適なPCを見つけてみてください。

▼次に読むべき記事はコレ！

　

① 【プロ・実務向け】失敗しない王道の選択

「業務でバリバリ使いたい」「トラブルは避けたい」という方へ。最新の鉄板デスクトップWSを紹介します。

関連記事【2026最新】SOLIDWORKSにおすすめなPC｜Makersからプロまで「用途別」の正解はコレ！

2026.02.12

　

② 【ノマド・出張向け】外でも設計したいあなたへ

「現場で確認したい」「カフェで図面を引きたい」。軽さと性能を両立したモバイルWSを紹介します。

関連記事SOLIDWORKSを外に持ち出そう！モバイルワークステーションの選び方とおすすめ3選

2026.02.28

　

③ 【予算重視・個人向け】5万円から始めるSOLIDWORKS

「まずは安く始めたい」「自宅での学習用に欲しい」という方へ。中古WSの賢い買い方を伝授します。

関連記事【2026年版】SOLIDWORKSが快適に動く！失敗しない中古ワークステーション専門店おすすめ3選

2026.02.05

「この複雑な部品の組付け、紙の図面だけじゃわかりにくい」

現場や営業の方と話していると、よくこんな声を聞きます。

実は、SOLIDWORKSのソフトを持っていなくても、無料で3Dデータを見る方法があるんです。

それが「eDrawings（イードローイングス）」です。

どなたでも簡単に操作でき、データを壊してしまう心配もありません。

今回は、普段SOLIDWORKSを触らないけど、3Dデータを確認したいという方に向けて、「eDrawingsの導入手順」と「現場で役立つ使い方」を分かりやすくまとめてみました。

ぜひご一読ください。

eDrawingsとは？設計者以外にこそ知ってほしい「無料の3Dビューワ」

eDrawingsは、SOLIDWORKSで作った3Dモデルや図面を見ることのできる無料のビューワアプリです。

設計者が作ったCADデータを、SOLIDWORKSを持っていない人でも自由に開いて確認することができます。

ゲーム感覚で3Dモデルをグリグリ動かせますので、設計の専門知識がなくても全然大丈夫です。

「設計者じゃない」あなたにeDrawingsが必須な理由

「設計データを見る」って、設計者だけの仕事だと思っていませんか？

実は、現場で働く方こそ、設計データが見れることで、いいことがたくさんあります。

どんなファイルが見られるの？

eDrawingsは、SOLIDWORKSのファイル（.SLDPRT, .SLDASM, .SLDDRW）を見るために作られていますが、他にもいくつかの主要なファイル形式に対応しています。

特に、eDrawings専用ファイルは、元のCADファイルよりもデータが軽いのが特徴です。

設計者からこの形式で送ってもらえば、メールでのやり取りもスムーズですし、スマホでもサクサク動きます。

2D図面も3Dモデルも、eDrawingsの1つのアプリで開くことができて便利です。

eDrawingsのインストール手順

eDrawingsを実際にあなたのPCやスマホにインストールしてみましょう。

パソコン（Windows/Mac）へのインストール手順

設計データを見るのは主に職場のPCという方が多いと思います。WindowsでもMacでも、手順はほとんど同じです。

ステップ1：公式サイトへアクセス

まずはSOLIDWORKS公式サイトの無料ダウンロードページにアクセスします。

SOLIDWORKS無料ダウンロード：https://www.solidworks.com/support/free-downloads

ステップ2：アプリをダウンロード

ダウンロードページから、eDrawingsの左側にある矢印ボタンをクリックします。

合意するかどうかの確認画面になりますので、内容確認してチェックし、「同意してダウンロード」ボタンをクリックすると、ダウンロードが開始されます。

ステップ3：インストーラーを起動

ダウンロードしたファイルを開き、インストーラーを起動します。

基本的に、画面の指示に従って「次へ」や「同意する」をクリックしていくだけでOKです。特に難しい設定はありません。

ステップ4：eDrawingsを起動

インストールが完了すると、デスクトップやスタートメニューにeDrawingsのアイコンが表示されます。アイコンをクリックして起動すれば、準備完了です。

スマホ・タブレット（iOS/Android）へのインストール手順

現場で持ち運びながら確認したい、お客様先でサッと見せたいという方には、スマホ・タブレットにもインストールが可能です。

ただし、PC版とは異なり、インストールは有料となります。

買い切りで、金額は228円（Android）です。
Pro版にアップグレードするにはさらに811円かかります。

iPhoneユーザーの方は、上記の金額より若干高くなります。

これでインストールは完了です。アプリを開けば、すぐに3Dモデルを見ることができます。

起動してファイルを開いてみよう

eDrawingsを起動したら、設計者から送られてきたeDrawingsファイル（拡張子が.eDRWや.ePRTなど）をダブルクリックするか、アプリの「ファイルを開く」メニューから選択するだけで、すぐに3Dモデルが表示されます。

設計者からSOLIDWORKSのネイティブファイル（.SLDPRTなど）が送られてきた場合も、そのままeDrawingsで開けます。eDrawingsが自動で読み込んでくれます。

【設計者以外向け】eDrawings導入のメリット：なぜあなたの仕事に役立つのか？

「無料なのは分かったけど、結局、私の仕事にどう役立つの？」

これが一番知りたいことですよね。

eDrawingsは、設計者でない方々にとって「設計データとの壁」を壊してくれるツールです。

具体的なメリットを、あなたの仕事に合わせて見ていきましょう。

メリット1：組立・製造現場の「勘違い」をゼロにする

紙の図面は、どうしても立体的なイメージが伝わりにくいものです。

特に複雑な部品の組み付けや、狭い場所での作業では、「勘違い」や「思い込み」からミスが発生しがちです。

• 3Dで確認できるからミスが減る
  eDrawingsなら、3Dモデルを好きな角度から、好きなだけ拡大して見ることができます。部品の重なり具合や、ボルト穴の位置関係も一目瞭然。「この部品はどっち向きに付くんだ？」という疑問も、その場で解決でき、組み付けミスが激減します。
• 断面表示で内部構造も丸見え 「断面」
  機能を使えば、モデルをスパッと切断して、普段見えない内部の構造まで確認できます。配線やパイプの取り回しなど、紙の図面では想像するしかなかった部分も、正確に把握できます。

メリット2：設計部門とのコミュニケーションが劇的にスムーズになる

設計者と現場の人間で、お互いの言っていることが伝わらない…そんな経験はありませんか？

それは、お互いが見ているものが違うからです。

• 「ここ」を正確に伝えられる
  eDrawingsには、モデルに「マークアップ（書き込み）」をする機能があります。「この穴の径が図面と違う気がする」「この部分で部品同士が干渉して組み付かない」といった疑問や問題点を、3Dモデルの該当箇所に直接書き込んで設計者に送り返すことができます。
• 「図面番号〇〇の…」はもう不要
  電話やメールで「図面番号A-123の左上の部品の…」と説明する手間がなくなります。マークアップされた3Dモデルを見れば、設計者もすぐに問題箇所を特定でき、手戻りが激減します。

メリット3：重い資料や試作品を持ち運ぶ必要がなくなる

営業担当者や、現場で動き回る管理者にとって、これは大きなメリットです。

• スマホやタブレットが「動くカタログ」に
  eDrawingsのモバイルアプリを使えば、重い試作品や分厚いカタログを持たなくても、タブレット一つで製品の3Dモデルを顧客に見せられます。顧客の目の前でモデルを回転させたり、分解したりして見せれば、製品の魅力が格段に伝わりやすくなります。
• データが軽いから共有も簡単
  eDrawings形式のファイルは、元のSOLIDWORKSファイルに比べてデータサイズが非常に軽いのが特徴です。メールに添付して送ったり、クラウドで共有したりするのも簡単。必要な人に、必要な情報をすぐに届けられます。

メリット4：AR（拡張現実）機能で、設置イメージをその場で確認（モバイル版）

モバイル版eDrawingsのすごい機能の一つが、AR（Augmented Reality：拡張現実）です。

• 「ここに置いたらどうなる？」が分かる
  スマホやタブレットのカメラを通して、実際の空間に3Dモデルを重ねて表示できます。例えば、製造ラインに新しい治具を導入する際、「この治具をここに置いたら、作業スペースはどれくらい残るか？」といった設置イメージを、その場にいながら確認できます。

eDrawingsは、単なるビューワではなく、現場の効率を上げ、ミスを減らし、コミュニケーションを円滑にするための、強力な「現場の味方」ツールになります。

eDrawingsの基本的な使い方：これだけ覚えればOK！

インストールも終わり、いよいよeDrawingsを使い始める段階ですね！

「CADソフトみたいに操作が難しいんじゃないか…」と心配になるかもしれませんが、大丈夫です。

eDrawingsは、私たちが現場で「これだけできれば十分！」という機能に絞られています。

ここでは、特に組立や確認作業で役立つ、基本的な操作を4つに絞ってご紹介します。

基本操作1：3Dモデルを自由自在に動かす

これがeDrawingsの醍醐味です。紙の図面ではできなかった、立体的な確認をしましょう。

スマホやタブレットの場合は、指一本で回転、二本指で移動、二本指のピンチ操作で拡大・縮小ができます。直感的で、まるでゲームみたいに操作可能です。

基本操作2：断面を表示して内部構造をチェック（Pro版のみ）

組立作業や配管の取り回しで、「この中はどうなっているんだ？」と疑問に思うことはありませんか？断面機能を使えば、モデルを真っ二つに切って内部を見ることができます。

1. 画面上部のツールバーにある「断面」ボタン（カッターナイフのようなアイコン）をクリック。
2. 断面を表示したい面（例えば、モデルの側面）をクリック。
3. 表示された矢印をドラッグして、断面の位置を調整します。

基本操作3：計測機能で寸法を測る（Pro版のみ）

設計図の寸法と、実際に現場で測った寸法を比較したいときや、図面に記載されていない部分の寸法を知りたいときに役立ちます。

1. ツールバーの「計測」ボタン（定規のようなアイコン）をクリック。
2. 測りたい点や線、面を順番にクリックします。
3. 画面の隅に、クリックした要素間の距離や角度、面積などが表示されます。

断面表示と計測機能、マークアップ機能はPro版の機能となります。

スマホ/タブレットユーザーの方が使用したい場合は、Pro版へのアップグレードが必要となります。

基本操作4：アニメーションで動きを確認する

アセンブリ（複数の部品が組み合わさったモデル）の場合、設計者が「分解図」や「動作」のアニメーションをeDrawingsファイルに含めてくれていることがあります。

1. 画面下部にある「再生」ボタン（▶アイコン）をクリック。
2. モデルが自動的に分解されたり、設計された通りに動いたりする様子を見ることができます。

【応用】マークアップで設計者にフィードバックを送る方法（Pro版）

設計について問い合わせたいとき、eDrawingsの「マークアップ機能」を使えば、3Dモデルに直接、あなたの疑問を書き込んで設計者に送り返すことができます。

これを使いこなせれば、eDrawingsでコミュニケーションコストを下げることができます。

こちらのマークアップ機能もPro版限定の機能となります。

Pro版ユーザーの方はぜひ使ってみてください。

マークアップ機能の具体的な使い方

マークアップ機能は、紙の図面に赤ペンで書き込むのと同じ感覚で使えます。

ステップ1：マークアップモードに入る

1. ツールバーにある「マークアップ」ボタン（ペンのアイコン）をクリックします。
2. 画面の右側などに、「フリーハンド」「テキスト」「寸法」などのマークアップツールが表示されます。

ステップ2：問題箇所を指摘する

現場の状況に合わせて、適切なツールを選びます。

ステップ3：ビューを保存する

マークアップを書き込んだら、その「ビュー（視点）」を保存します。

1. マークアップツールバーにある「ビューの追加」ボタンをクリックします。
2. これで、あなたが書き込んだマークアップと、そのときの3Dモデルの角度がセットで保存されます。

【重要】 マークアップは、モデルの角度を変えると見えなくなってしまうことがあります。必ず、指摘が一番分かりやすい角度でビューを保存してください。

ステップ4：設計者にファイルを送り返す

1. ファイル＞名前を付けて保存 を選びます。
2. ファイル形式は、eDrawingsファイル（.eDRWなど）のまま保存します。
3. この保存したファイルを、設計者にメールなどで送り返せば完了です。

設計者は、受け取ったeDrawingsファイルを開き、保存されたビューをクリックするだけで、マークアップを確認できます。

セクション5：eDrawingsをより活用するための応用機能と注意点

基本的な操作を覚えたら、次はeDrawingsをさらに便利に使うための「応用機能」と、「これだけは知っておいてほしい注意点」について解説します。

eDrawingsを使いこなして、設計部門との連携を完璧にしましょう！

応用機能1：AR（拡張現実）機能で、現場にモデルを出現させる（モバイル版限定）

モバイル版（スマホ・タブレット）のeDrawingsには、AR（拡張現実）機能があます。

1. モバイル版eDrawingsで3Dモデルを開きます。
2. 画面下部にある「AR」ボタンをタップします。
3. カメラが起動し、現実の空間（例えば、作業台や設置場所）を認識させます。
4. 目の前の空間に、開いている3Dモデルが実物大で表示されます。

応用機能2：HTML形式で誰にでも簡単に共有する

eDrawingsアプリを持っていない人にも、3Dモデルを見てもらいたい場合があるかと思います。

そんなときは、HTML形式で出力してもらいましょう。

• 設計者にお願いする：
  eDrawings Pro版を使っている設計者であれば、3DモデルをWebブラウザで開けるHTMLファイルとして出力できます。
• 受け取った側はアプリ不要：
  受け取った私たちは、特別なアプリをインストールすることなく、ChromeやEdgeなどのWebブラウザで3Dモデルを回転させたり、　拡大したりして見ることができます。

HTMLファイルの作り方は、ファイル＞名前を付けて保存　で、ファイルの種類をHTMLにすればOKです。

eDrawingsを使う上での「これだけは注意」な2つのこと

eDrawingsは非常に便利ですが、設計者ではない方が使う上で、知っておくべき注意点が2つあります。

注意点1：eDrawingsでは「編集」はできない

eDrawingsは、あくまで「ビューワ（見るためのソフト）」です。

• モデルの形状を変えることはできません。
• 寸法を書き換えたり、部品を削除したりすることもできません。

もし、「この部分の設計を変えてほしい」という要望があれば、eDrawingsのマークアップ機能を使って指摘を書き込み、必ず設計者にフィードバックしてください。

注意点2：ファイル形式とバージョンに注意

eDrawingsは多くのファイル形式に対応していますが、時々「ファイルが開けない！」というトラブルが起こることがあります。

まとめ

ここまで、eDrawingsについて、インストール方法から現場で役立つ使い方、そして設計者へのフィードバック方法まで、詳しく見てきました。

eDrawingsは、単なる「無料のビューワ」ではありません。

「設計データが読めない」という現場の悩みを解消し、「設計者と現場の間の壁」を取り払ってくれる、便利なツールです。

• 組立現場では、
  3Dモデルで組み付け手順を確認することで、組立ミスを減らし、作業時間を短縮できます。
• 営業現場では、
  タブレットで3Dモデルを見せることで、お客さんへの説明が格段に分かりやすくなります。
• どの部門でも、
  マークアップ機能を使って正確にフィードバックすることで、設計者の手間やミスが減り、製品開発のスピードが上がります。

「よし、eDrawingsを使ってみよう！」と思ってくださったあなたへ。

最初の一歩を踏み出すための「次のアクション」を提案します。

1. まずはインストール！
2. 設計者に「eDrawingsファイル」をリクエスト！
3. 3Dモデルをグリグリ動かしてみる！

eDrawingsを使いこなして、あなたの現場の「困った」を「できた！」に変え、設計部門と最強タッグを組んでください。

最後までお読みいただき、ありがとうございました。

「解析を実行したら、計算が終わるまで何時間も待たされる…」

「メッシュを細かくしたいけれど、メモリ不足でPCが固まってしまう…」

「精度が出ないからメッシュを細かくしたいが、そうすると計算が終わらない…」

設計検討を急ぎたいのに、解析がボトルネックになってしまうのは非常にストレスですよね。

高価なハイスペック・ワークステーションを購入すれば解消しますが、その前に、まずは「モデルの作り方と設定」を見直してみませんか？

実は解析のプロは、モデル全体を馬鹿正直に計算することは滅多にありません。

彼らは「対称性」という強力な武器を使って、計算コストを劇的に下げつつ精度を上げるという賢いテクニックを駆使しています。

この記事では、SOLIDWORKS Simulationで今日から使える「対称性を活かした解析テクニック」の基本と、絶対に知っておくべき重要な注意点について、プロの視点から分かりやすく解説します。

設計業務で解析を多用している方は、ぜひご一読ください。

対称性を利用した解析とは

本題に入る前に、このテクニックの本質とメリットを理解しておきましょう。

「対称性を利用した解析」とは、モデルの形状や使用条件が対称である場合に、モデルの半分（1/2）や1/4、あるいは円周の一部だけを切り出して解析する手法のことです。

「対称性を利用した解析」では、切り出した断面に「ここは切断面ですよ（＝反対側にも同じ形状が続いていますよ）」という設定を行います。

それによって、モデル全体を計算したのと同じ結果を導き出すことができます。

これは決して「手抜き」ではありません。

計算リソースを有効活用するための「賢い省略」です。

対称性を利用した解析には、主に以下の3つのメリットがあります。　

メリット1：計算時間の短縮

計算するモデルの体積が半分になれば、作成されるメッシュ（要素）の数も半分になります。

これにより計算時間が劇的に短縮されます。

また、計算負荷が減るので、「メモリ不足」のエラーでPCが固まるリスクも回避できます。

特に大規模なアセンブリ解析になればなるほど、その効果は絶大です。

メリット2：解析精度の向上

計算リソース（メモリやCPUパワー）に余裕ができる分、メッシュをより細かくすることができます。

構造解析では、メッシュが細かいほど高精度な結果が得られます。

対称性を利用した解析は、「時短」と「精度向上」を同時に実現できる、まさに一石二鳥のテクニックです。

プロが対称性を好む最大の理由は、ここにあります。

メリット3：設計検討のサイクルが加速する

計算がサクサク終わるようになれば、モデルの試行錯誤が気軽に行えます。

例えば、「板厚を少し変えて再計算」「リブの位置や大きさを変えて再計算」など、形状を変えて次々と解析を行うことも容易になります。

結果として、より短時間で質の高い設計へたどり着けるようになります。

対称性が使える「3つの条件」

「よし、じゃあ早速モデルを半分にしよう！」と焦ってはいけません。

このテクニックを使うためには、絶対に満たさなければならない3つの条件があります。

ここを間違うと、解析結果は全く無意味なものになってしまいますのでご注意ください。

対称性を利用した解析を行うには、「形状・拘束・荷重」の3つ全てが「対称面（カットする面）」に対して対称になっている必要があります。

この3つの条件を全てクリアした場合のみ、次のステップへ進めます。

実践テクニック1：【平面対称】で計算時間を半分にする

具体的な設定方法を解説します。

まずは最も基本的な、モデルを平面でカットする「1/2モデル」の作り方です。

Step1 : 解析用モデルの準備（カット）

まず、SOLIDWORKSのモデリング機能を使って、モデルを対称面できれいに半分にカットします。

「押し出しカット」などを使って、バッサリと半分（状況によっては1/4）にします。

Tips: 解析用に専用の「コンフィギュレーション」を作成し、そこでカットを行うと、元の設計モデルに影響を与えずに済みます。

Step2 : 条件設定（対称拘束）

Simulationのスタディを作成したら、カットした断面に「ここは対称面です」という設定を行います。

1. 「拘束」のPropertyManagerを開き、「詳細設定」から「対称」を選択します。
2. グラフィック領域で、モデルをカットした断面を選択します。
3. OK（✓）をクリックして設定を完了します。

これで設定は完了です。あとはいつも通りメッシュを作成して実行するだけです。

実践テクニック2：【円対称】で回転体モデルを攻略する

続いて、ギア、ファン、ホイール、ボルト穴が等間隔に並ぶフランジなどに使える「円対称（周期対称）」テクニックです。

これはモデル全体を計算せず、「ホールケーキの1ピース」分だけを切り出して解析する方法です。

設定のポイント（平面対称との違い）

モデルを「押し出しカット」などで1ピース分切り出すところまでは同じですが、Simulationでの設定が少し異なります。

1. 「拘束」のPropertyManagerを開き、「詳細設定」から「周期対称」を選択します。
2. 平面対称とは異なり、以下の2つの要素を指定する必要があります。
   • 切り出した両側面: ケーキの断面にあたる2つの面を選択します。
   • 回転の中心軸: モデルが回転する中心となる軸を指定します。（あらかじめ「参照ジオメトリ」で軸を作成しておくとスムーズです）
3. OK（✓）をクリックして設定を完了します。

この設定により、SOLIDWORKSは「この断面が、指定した軸を中心にグルっと一周つながっているんだな」と認識して計算を行ってくれます。

【重要】モデルカット時の「荷重設定」のルール

ここが今回の記事で最も重要な注意点です。

初心者が必ずと言っていいほど陥る罠があります。

「モデルを半分にしたんだから、かける力（荷重）の値も半分にするべき？」

という疑問です。結論から言うと、荷重のタイプによって扱いが異なります。

これを間違えると、計算結果は実際の2倍になったり半分になったりと、めちゃくちゃな値になってしまいます。

必ず以下のルールを覚えてください。

ルールA：値を「半分にする」必要がある荷重

「力（Force）」「トルク」など、全体で合計〇〇Nかかる、というタイプの荷重。

ルールB：値を「そのまま（変えてはいけない）」荷重

「圧力（Pressure）」「重力・遠心力（加速度）」「温度」など、単位面積（または体積）あたりにかかる荷重。

【注意点】対称性の解析でやってはいけないこと

対称条件は非常に便利ですが、万能ではありません。

利用する前に「適用限界」も知っておく必要があります。

基本的に、対称テクニックは静解析（線形静解析・非線形静解析）専用と考えてください。

絶対にNGなのが、「座屈解析」や「振動解析（固有値解析）」に対称条件を使うことです。

なぜなら、自然界の現象は、条件が対称であっても、必ずしも対称に変形するとは限らないからです。

もし、対称拘束を設定してしまうと、「対称に変形する（弓なりになる）結果しか計算してはいけない」と強制されてしまいます。

その結果、現実には発生する危険な「非対称な壊れ方」を見逃し、「まだ大丈夫」という危険側の嘘の結果を出してしまう恐れがあるのです。

リスクを避けるためにも、静解析以外では安易に対称条件を使わないようにしましょう。

【便利Tips】解析結果を「全体モデル」としてきれいに表示する方法

最後に、知っておくと少し嬉しいTipsを紹介します。

モデルを半分にして計算すると、当然ですが結果の応力図や変位図も半分だけしか表示されません。

これでは報告書などに使う際に少し見栄えが悪いですよね。

実は、簡単な設定で、あたかも全体を計算したかのようにフルモデルで表示させることができます。

これで上司やお客さんへの報告資料作成もバッチリです。

まとめ

今回はSOLIDWORKS Simulationで「対称性」を利用して、賢く解析を行うためのテクニックを紹介しました。

解析のプロは、「真面目に全部計算しない」術を知っています。

条件が合うモデルであれば、ぜひこの「対称性」のテクニックを活用してみてください。

計算時間を短縮し、その分メッシュ精度を高めることで、設計検討のサイクルがスピーディーになります。

あなたの設計・解析業務の助けになれば幸いです。

最後までお読みいただき、ありがとうございました。

設計に携わる方なら、一度はそう思ったことがあるのではないでしょうか。

会社や自宅の高性能なワークステーションに縛られず、カフェのMacや、移動中のタブレットでサッとアイデアを形にする。

そんな理想を叶えてくれるのが、SOLIDWORKSのクラウド版アプリ「xDesign」です。

インストール不要でブラウザからログインするだけで使用することができます。

実は私も2年前に初めてxDesignに触れ、その「ノマド設計」の可能性にワクワクした一人です（当時の初見レビューはこちら）。

この「クラウドアプリケーションCAD」という響きには、多くの期待が寄せられています。

特に、

• プロ設計者の方なら： 「出張先や会議室で、重いモバイルワークステーションを持ち運ばずにレビューや修正をしたい」
• 個人ユーザー（Maker）の方なら： 「高価なWindows機を持っていなくても、Macや手持ちのPCで本格的な設計を楽しみたい」

といったニーズにぴったりの選択肢に見えますよね。

しかし、実際に使い始めてみると、「あれ、思ったより動きが重い」と、戸惑う声も少なくありません。

「クラウドだから低スペックなマシンでもサクサク動くはず」という期待と、設計現場で感じる「実際のレスポンス」の間には、実はちょっとしたギャップがあります。

この記事では、xDesignをストレスなく使いこなすために知っておきたいパフォーマンスの真実と、プロ・アマ問わず、ユーザーが押さえておくべき運用の注意点を分かりやすく解説します。

xDesignを設計時の強力な武器にするためのヒントを、一緒に探っていきましょう！

メリット：ブラウザベースだからこそできること

xDesignとは、SOLIDWORKS Connectedライセンスに含まれる、ブラウザ上で動かす3DCADです。いわば、SOLIDWORKSのクラウド版アプリです。

コネクテッド版SOLIDWORKSのユーザーであれば、無料で使用することができます。

xDesignは、これまでのCADソフトの常識を覆すフットワークの軽さが魅力です。

xDesignで得られる3つのメリットについて以下に述べます。

① インストール・更新のストレスからの解放

従来のデスクトップ版SOLIDWORKSでは、PCのメンテナンスに意外と時間を取られています。

例えば、数GBに及ぶデータのダウンロードやアップデート、そしてサービスパックの適用など、PCの管理で時間や手間がとられてしまいます。

xDesignなら、ブラウザでURLを開いてログインするだけ。

常に最新バージョンが用意されているため、アップデート作業という概念そのものがありません。

「会社で作成したデータを、家のMacで開いて続きを作る」といったことも、環境構築なしですぐに始められます。

② 直感的な「Sub-Dモデリング」という武器

xDesignを含む「SOLIDWORKS Cloud Offer」の中で、特に注目したいのがxShapeなどに代表されるSub-D（サブディビジョン）モデリング機能です。

これは、従来の「寸法を決めて、スケッチを書いて、押し出す」というパラメトリックな手法とは異なり、デジタル上の「粘土」を引っ張ったり押し込んだりして形を作る手法です。

• プロの方は： 筐体の意匠デザインや、エルゴノミクス（人間工学）に基づいた複雑な曲面のスタディに。
• Makerの方は： 3Dプリンターで映えるフィギュアや、既存の製品にフィットする有機的なパーツ作成に。

この「直感的に形を作る楽しさ」は、デスクトップ版とはまた違った創造力を引き出してくれます。

③ PDM（データ管理）が最初から「標準装備」

プロの現場で頭を悩ませるのが、データ管理の問題です。

「最新のファイルはどれだっけ？」「ファイルの変更履歴を追いたい」という場面は度々あるかと思います。

通常、これには高価なPDMサーバーの構築が必要となります。

ですが、xDesignは「3DEXPERIENCEプラットフォーム」のクラウド上で動いています。

特別な設定をしなくても、自動的にリビジョン（改訂）が管理された上で、クラウドに保存されます。

万が一PCがクラッシュしても、データはクラウドで守られます。

またクラウドを通して「コラボレーション」も簡単で、共有リンクひとつでクライアントや仲間とモデルを共有できます。

パフォーマンスの真実：なぜ「重い」と感じるのか？

「クラウドならサーバー側で全部処理してくれるから、PCは安物でも大丈夫でしょ？」

そう思われがちですが、実はここに最大の誤解があります。

xDesignを触っていて「画面のカクつき」や「反応の鈍さ」を感じる場合、その原因はクラウドではなく、実は手元のPCにあることが多いのです。

なぜそう言えるのか、xDesignが動く仕組みを紐解いてみましょう。

実は「手元PCでも計算している」ハイブリッド方式

xDesignは、Google Chromeなどのブラウザ上でWebGLという技術を使って3Dグラフィックスを描画しています。

ここで重要なのは、「3Dモデルを画面上で動かす（回転・ズーム・シェーディング）処理は、手元のPCのパーツが担当している」という点です。

• GPU（グラフィックボード）の役割：
  画面内でモデルを滑らかに動かすのはGPUの仕事です。ここが弱いと、いくらネット回線が速くても画面はカクカクしてしまいます。
• CPUとメモリの役割：
  ブラウザという巨大なソフトの中で複雑な設計データを扱うため、CPUの計算能力と、データを一時的に保持するメモリ（RAM）も激しく消費します。

xDesignは「クラウドのパワー」と「ローカルPCのパワー」を両方使うハイブリッドなアプリなのです。

「重さ」を感じさせる3つのボトルネック

もし、あなたが「動作が重い」と感じているなら、以下の3つのどこかに原因があるはずです。

1. ビデオメモリの不足（ローカルPCの問題）
   ブラウザでたくさんのタブを開きっぱなしにしていませんか？ すると、xDesignに割り当てられるGPUリソースやメモリが削られ、挙動が不安定になります。メモリ8GB以下のPCでは、本格的な設計には少し厳しいのが現実です。
   　
2. インターネットの「レイテンシ」（通信環境の問題）
   単純な通信速度（Mbps）よりも、応答速度（Ping値）が重要です。Wi-Fi信号が不安定だと、マウス操作がワンテンポ遅れる「もっさり感」を感じるかもしれません。
   　
3. ブラウザの設定（ソフトの問題）
   ブラウザの「ハードウェアアクセラレーション」の設定も影響します。これがオフになっていると、どんなに良いグラボを積んでいてもCPUだけで描画しようとするため、極端に動作が重くなります。

「クラウドだから」という過信は禁物

「ネットさえ繋がればどんなPCでもプロ並みの設計ができる」というのは、少し言い過ぎかもしれません。

もちろん、従来のSOLIDWORKSのように数GBのインストールは不要です。

ですが、「快適にプロのスピードで設計する」ためには、やはり一定レベルのグラフィック性能を持ったマシンと、高速で安定した通信環境が必須となります。

実務で使うには、それなりの準備が必要となります。

使用上の注意点と「落とし穴」

xDesignはとても便利なツールですが、従来のデスクトップ版SOLIDWORKSと「完全に同じもの」ではありません。

むしろ、使ってみると、大きなギャップに驚くかもしれません。

私も使い始め当初は、xDesignとSOLIDWORKSは全く別のCADソフトだと思いました。

スムーズな移行のために知っておきたい3つの注意点をまとめました。

① 「ファイル互換性」の壁：開けるけれど、直せない？

最も注意が必要なのが、SOLIDWORKSとのデータのやり取りです。

• データの受け渡し： SOLIDWORKSで作ったモデルをxDesignで開くことはできますが、それは「形状データ」として取り込まれることがほとんどです。
• 履歴（フィーチャー）の断絶： SOLIDWORKSで作成した「押し出し」や「フィレット」の履歴を、xDesign上でそのまま数値変更して編集することはできません。その逆も同様です。 「設計の続きをクラウドでガッツリ行う」というよりは、「xDesignで作成した部品を、デスクトップ版の大きなアセンブリに組み込む」といった使い分けが現実的です。

② 操作感とショートカットの違い

長年SOLIDWORKSを使い込んでいるプロほど、最初は「手が止まる」かもしれません。

xDesignはブラウザベースのモダンなインターフェースを採用しているため、右クリックメニューの構成や、おなじみのショートカットキー（Sキーなど）の挙動がデスクトップ版とは異なります。

「身体が覚えている操作」がそのまま通用しない部分があるため、最初の1〜2週間は「新しいソフトを覚える」くらいの気持ちで、少し余裕を持って触ってみることをおすすめします。

③ 大規模アセンブリには限界がある

デスクトップ版SOLIDWORKSは、数千、数万点のパーツも設定次第で快適に扱うことができます。（ライトウェイトモード、Speedpak、レビューモードなど）

一方、xDesignは、現時点ではそこまでの巨大なデータを扱うようには設計されていません。

数百点を超えるようなアセンブリを編集しようとすると、ブラウザのメモリ消費が限界に達し、クラッシュしてしまうリスクが高まります。

「複雑な機械全体の設計」はSOLIDWORKS、「単体パーツの作り込みや、十数点のユニット設計」はxDesignで行う、といった使い分けをするのが良いでしょう。

こんな人におすすめ（プロ vs Maker）

xDesignは、万能な「SOLIDWORKSの代わり」ではなく、特定のシーンで抜群の威力を発揮するツールです。

プロとMakers（個人ユーザー）それぞれで、どのような使い方ができるかご提案します。

プロ設計者：「機動力」と「共創」を求めるあなたに

プロの現場では、メイン機であるSOLIDWORKSと、機動力のあるxDesignを「併用」するのが最もスマートな形です。

• 出張先や会議室での「その場修正」： 高価なモバイルワークステーションを持ち運ばなくても、一般的なノートPCで設計変更の検討やレビューができます。
• デザインレビューの効率化： お客さんや製造現場のPCブラウザで直接3Dモデルを見せながら、「ここの形状をもう少し滑らかに…」といった打ち合わせをその場で進められます。
• 初期コンセプトの「素早い形出し」： ガチガチの拘束条件を決める前に、Sub-Dモデリングで直感的にフォルムを検討したりする場面で活躍します。

Maker（個人ユーザー）：「自由」と「手軽さ」を求めるあなたに

趣味や個人の創作活動において、xDesignは設計のハードルを大きく下げてくれる頼もしい相棒になります。

• Macや低価格PCユーザー： 「SOLIDWORKSをやりたいけど、Windowsのワークステーションを買う予算や場所がない」という方にとって、OSを選ばないxDesignは唯一無二の選択肢です。
• 3Dプリンター愛好家： xShapeで作った有機的なモデルをSTLや3MFで書き出し、そのままプリントする。そんな「アート寄り」の設計を楽しむには最高のツールです。
• 隙間時間の活用： 「仕事が終わった後、リビングのソファでくつろぎながらタブレットで続きを考える」といった、自由な設計スタイルを叶えてくれます。

まとめ：xDesignをサクサク動かすためのチェックリスト

本記事では、xDesignのパフォーマンス改善のためのポイントや運用時の注意点などを解説しました。

xDesignは、クラウドの利便性とローカルPCのパワーを融合させた、新しい設計ツールです。

そのポテンシャルを最大限に引き出し、ストレスなく「サクサク」動かすために、まずは以下の3つのポイントをチェックしてみてください。

また、xDesignを快適に使うために、以下の2つのポイントを意識してみると良いでしょう。

xDesignは、私たちの設計スタイルを劇的に自由にしてくれます。

マシンスペックや設定のコツさえ押さえておけば、xDesignは「いつでも、どこでも」設計できる非常に便利なツールとして使いこなせます。

プロの設計現場で、あるいは週末のMaker活動で。

この新しい設計環境を自分流にカスタマイズして、もっと自由に、もっと楽しくものづくりを進めてみてください。

最後までお読みいただき、ありがとうございました。

あわせて読みたい

「そもそもxDesignってどうやって起動するの？」「具体的な操作画面を見てみたい」という方は、私の2年前のレビュー記事もぜひご覧ください。

導入手順や、初めて触った時のリアルな感想をまとめています。

≫【設計者もノマドワーク可能】ブラウザ上で使用できる「SOLIDWORKS xDesign」について解説

関連記事【設計者もノマドワーク可能】ブラウザ上で使用できる「SOLIDWORKS xDesign」について解説

2026.02.05
