【初心者向け】eDrawingsとは？無料版の使い方を徹底ガイド

「eDrawingsって聞いたことはあるけど、結局何ができるの？」

「SOLIDWORKSを持っていない自分でも、本当に無料で3Dデータを見られるの？」

そんな風に思っていませんか？

eDrawingsは、SOLIDWORKSで作成した3Dモデルや図面を無料で閲覧できるビューワーアプリです。

SOLIDWORKSのライセンスがなくても、誰でもダウンロードしてすぐに使い始められます。

この記事では、eDrawingsの基本情報から無料版でできること・できないこと、インストール手順、基本操作、ファイルが開けないときの対処法まで、初心者の方にもわかりやすく解説します。

組立・製造、検査、営業など、設計者以外の立場でSOLIDWORKSデータを確認する機会がある方にも役立つ内容です。

現場から「このデータ、開けないんですけど…」と何度聞かれたかわかりません。そのたびに紹介しているのがeDrawingsです。この記事さえ読んでもらえれば、もう聞かれずに済みそうです（笑）

結論：eDrawings無料版でここまでできます

eDrawings無料版（Viewer）では、以下のことができます。

• SOLIDWORKSファイル（.SLDPRT/.SLDASM/.SLDDRW）やeDrawings専用ファイル（.eDRW/.ePRT/.eASM）、DWG/DXFの閲覧
• 3Dモデルの回転・移動・拡大縮小
• 組立モデルのアニメーション再生

一方で、断面表示・計測・マークアップ（書き込み）・STEPやIGESなどの中間ファイル閲覧といった機能は、無料版には含まれません。

これらを使うには、有償のeDrawings Professional版が必要です。

まずは無料版でどこまで自分の用途がカバーできるかを確認し、必要に応じてProfessional版の導入を検討するのがおすすめです。

詳しい違いは、次の比較表で解説します。

eDrawingsとは？設計者以外にこそ知ってほしい「無料の3Dビューワー」

eDrawingsは、SOLIDWORKSで作った3Dモデルや図面を見ることができる無料のビューワーアプリです。

SOLIDWORKSを持っていない人でも、自由に開いて確認できます。

「設計者じゃない」あなたにeDrawingsが役立つ理由

現場で働く方こそ、設計データを直接見られることで多くのメリットがあります。

「図面だけだと現物のイメージが湧かない」という声、営業さんや検査の方からよく聞きます。3Dでグリグリ動かせるだけで、伝わり方がまったく変わりますよ。

どんなファイルが見られるの？

eDrawingsで開けるファイル形式（無料版）は以下の通りです。

• SOLIDWORKSファイル（.SLDPRT、.SLDASM、.SLDDRW）
• 2次元CADファイル（.DWG、.DXF）
• eDrawings専用ファイル（.eDRW、.ePRT、.eASM）

eDrawings専用ファイルはデータが軽く、メール送信やスマホでもスムーズに動作します。

【比較表】無料版・Professional版・モバイル版でできることの違い

eDrawingsには「無料版（Viewer）」「有償のProfessional版」「モバイル版（スマホ・タブレット）」の3つがあり、使える機能が異なります。

導入前に必ず確認しておきたいポイントです。

断面表示・計測・マークアップは、PC版・モバイル版ともにProfessional版（またはアプリ内課金）が必要な機能です。

「無料版だけで自分の用途は足りるか」を、この表でひと通りチェックしておくと安心です。

私の周りだと、組立・検査・営業の方は無料版だけで十分事足りているケースがほとんどです。断面表示や計測が「どうしても」必要になったときに、初めてProfessional版を検討すれば大丈夫です。

eDrawingsのインストール手順

パソコン（Windows/Mac）へのインストール手順

ステップ1：公式サイトへアクセス

SOLIDWORKS無料ダウンロードページにアクセスします。

URL: https://www.solidworks.com/support/free-downloads

ステップ2：アプリをダウンロード

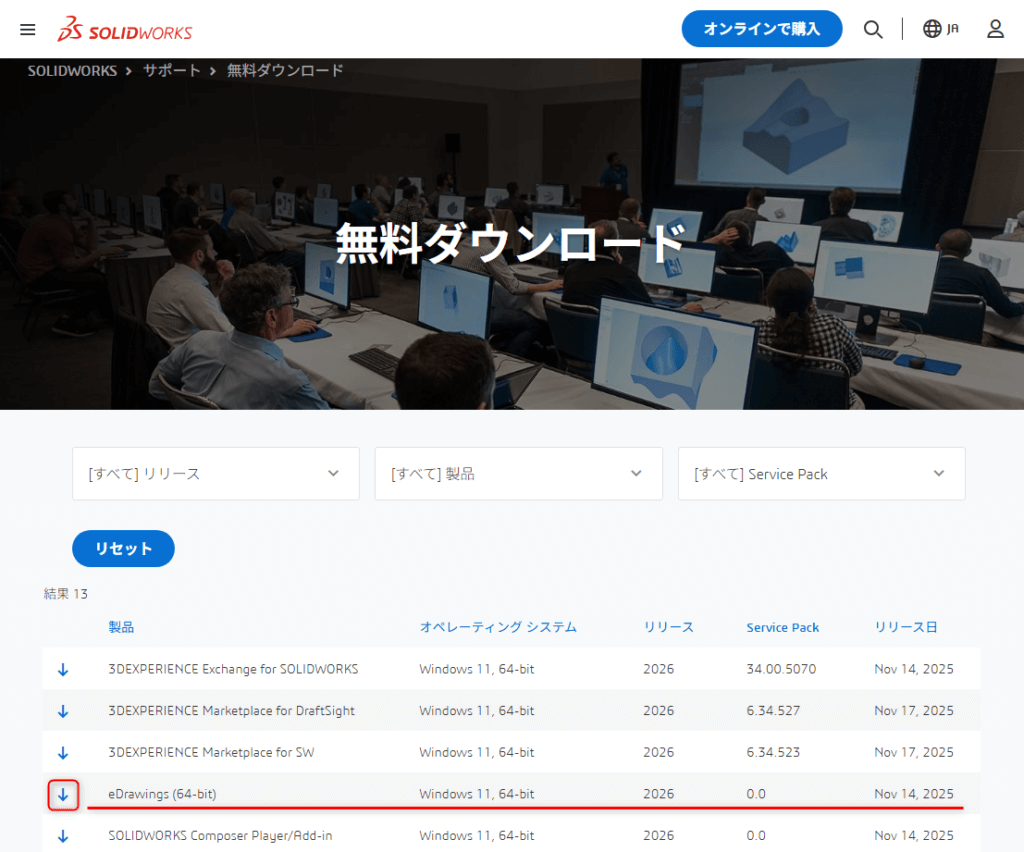

ダウンロードページから、eDrawingsの左側にある矢印ボタンをクリックします。

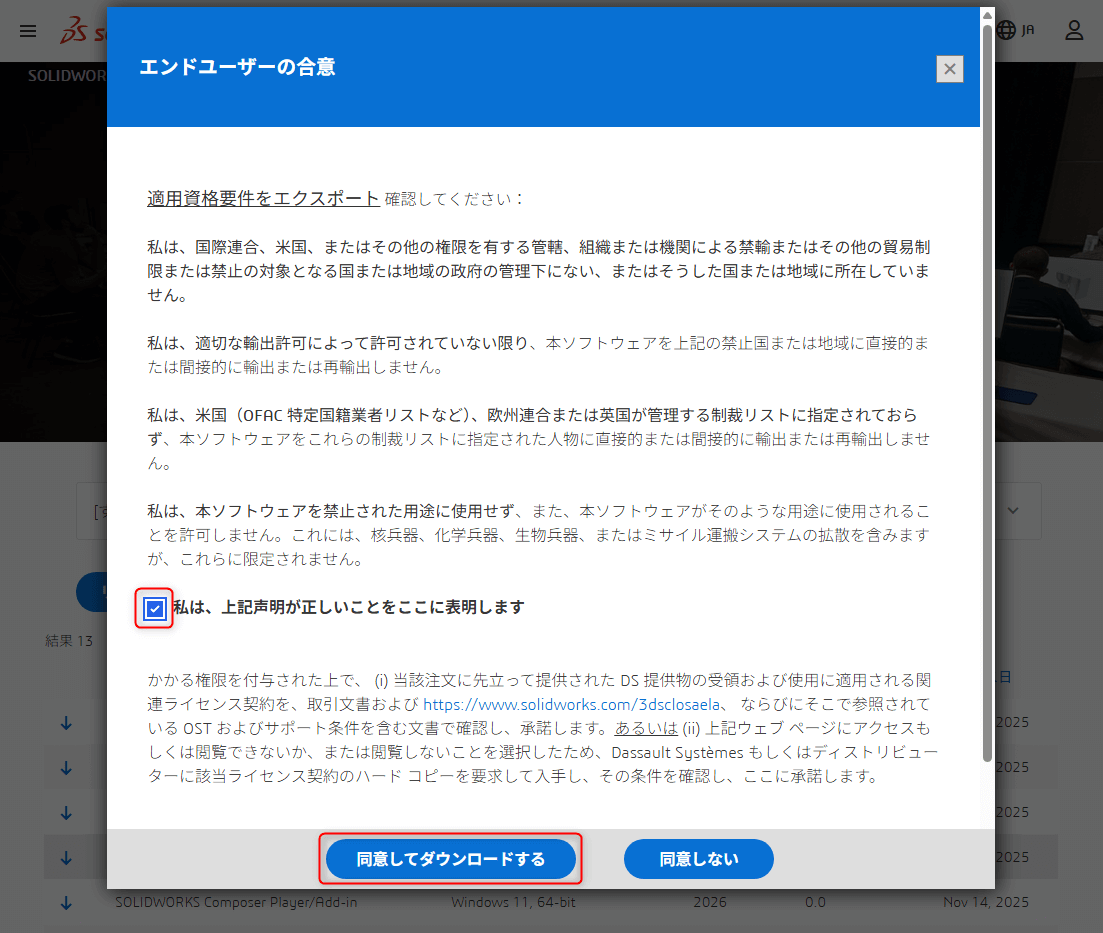

合意確認画面で内容を確認したうえで「同意してダウンロード」ボタンをクリックすると、ダウンロードが始まります。

ステップ3：インストーラーを起動

ダウンロードしたファイルを開き、インストーラーを起動します。

基本的には画面の指示に従って「次へ」や「同意する」をクリックしていくだけで、特に難しい設定はありません。

ステップ4：eDrawingsを起動

インストール完了後、デスクトップやスタートメニューにeDrawingsのアイコンが表示されます。

アイコンをクリックして起動すれば準備完了です。

なお、eDrawingsを快適に動かすにはパソコン本体のスペックも重要です。

動作が重い、フリーズするといった場合は、SOLIDWORKS推奨スペックのPC選びも合わせてチェックしておくと安心です。

スマホ・タブレット（iOS/Android）へのインストール手順

PC版と異なり、モバイル版のインストールは有料です。

基本版に加えて、断面表示・計測・マークアップなどの機能を使うにはアプリ内課金でのアップグレードが必要になる場合があります。

※価格は変動する場合があるため、最新の金額は必ずApp Store/Google Playでご確認ください。

1. アプリストアを開く：iPhone/iPadはApp Store、AndroidはGoogle Playストア
2. 検索窓に「eDrawings」と入力して検索する
3. 「入手」または「インストール」ボタンをタップする

起動してファイルを開いてみよう

eDrawingsを起動したら、設計者から送られてきたeDrawingsファイル（.eDRWや.ePRTなど）をダブルクリックするか、アプリの「ファイルを開く」メニューから選択するだけで3Dモデルが表示されます。

SOLIDWORKSのネイティブファイル（.SLDPRTなど）もそのままeDrawingsで開けます。

【設計者以外向け】eDrawings導入のメリット

メリット1：組立・製造現場の「勘違い」を減らせる

3Dで確認できるからミスが減る

3Dモデルを好きな角度から拡大して見られます。

部品の重なり具合やボルト穴の位置関係も一目瞭然で、「この部品はどっち向きに付くのか」という疑問もその場で解決でき、組み付けミスを減らせます。

断面表示で内部構造も確認できる（Professional版）

「断面」機能を使えば、モデルを切断して普段見えない内部の構造まで確認できます。

配線やパイプの取り回しなど、紙の図面では想像するしかなかった部分も正確に把握できます。

メリット2：設計部門とのコミュニケーションがスムーズになる

「ここ」を正確に伝えられる（Professional版）

eDrawingsには「マークアップ（書き込み）」機能があります。

「この穴の径が図面と違う気がする」「この部分で部品同士が干渉して組み付かない」といった疑問を、3Dモデルの該当箇所に直接書き込んで設計者に送り返せます。

電話やメールでの詳細な説明が不要になる

マークアップされた3Dモデルを見れば、設計者もすぐに問題箇所を特定でき、手戻りを減らせます。

「言った・言わない」のすれ違い、地味にストレスですよね。3Dモデルに直接書き込んでもらえると、こちらも一発で状況が把握できて本当に助かります。

メリット3：重い資料や試作品を持ち運ぶ必要がなくなる

スマホやタブレットが「動くカタログ」になる

モバイルアプリを使えば、重い試作品や分厚いカタログを持たなくても、タブレット1つで製品の3Dモデルを顧客に見せられます。

顧客の目の前でモデルを回転させたり分解したりして見せれば、製品の魅力が伝わりやすくなります。

データが軽いから共有も簡単

eDrawings形式のファイルは、元のSOLIDWORKSファイルに比べてデータサイズが軽いのが特徴です。

メール添付やクラウド共有も簡単に行えます。

メリット4：AR（拡張現実）機能で設置イメージをその場で確認（モバイル版）

スマホやタブレットのカメラを通して、実際の空間に3Dモデルを重ねて表示できます。

たとえば、製造ラインに新しい治具を導入する際、「この治具をここに置いたら作業スペースはどれくらい残るか」といった設置イメージを、その場で確認できます。

eDrawingsの基本的な使い方

基本操作1：3Dモデルを自由自在に動かす

スマホやタブレットの場合は、指1本で回転、2本指で移動、2本指のピンチ操作で拡大・縮小ができます。

基本操作2：断面を表示して内部構造をチェック（Professional版のみ）

1. 画面上部のツールバーにある「断面」ボタン（カッターナイフのようなアイコン）をクリック
2. 断面を表示したい面（たとえばモデルの側面）をクリック
3. 表示された矢印をドラッグして、断面の位置を調整する

断面表示の活用シーンとしては、以下のようなものがあります。

• 配線・配管のルート確認：筐体内部のケーブルやパイプが他の部品と干渉していないか確認できる
• 溶接箇所の確認：溶接や接着で隠れてしまう部分の形状を事前に確認できる

基本操作3：計測機能で寸法を測る（Professional版のみ）

1. ツールバーの「計測」ボタン（定規のようなアイコン）をクリック
2. 測りたい点や線、面を順番にクリックする
3. 画面の隅に、クリックした要素間の距離や角度、面積などが表示される

注：断面表示、計測機能、マークアップ機能はProfessional版の機能です。スマホ/タブレットでこれらを使用したい場合は、アプリ内課金でのアップグレードが必要です。

基本操作4：アニメーションで動きを確認する

画面下部にある「再生」ボタン（▶アイコン）をクリックすると、モデルが自動的に分解されたり、設計された通りに動いたりする様子を確認できます。

アニメーションの活用シーンとしては、以下のようなものがあります。

• 組立手順の予習：複雑な機械の組立前に、分解アニメーションを見て手順を頭に入れられる
• 製品の動作原理の理解：営業担当者が、製品の動きを顧客に説明する際に有効

【応用】マークアップで設計者にフィードバックを送る方法（Professional版）

設計について問い合わせたいときは、eDrawingsの「マークアップ機能」を使い、3Dモデルに直接疑問を書き込んで設計者に送り返せます。

マークアップ機能の具体的な使い方

ステップ1：マークアップモードに入る

ツールバーにある「マークアップ」ボタン（ペンのアイコン）をクリックすると、画面の右側などに「フリーハンド」「テキスト」「寸法」などのマークアップツールが表示されます。

ステップ2：問題箇所を指摘する

ステップ3：ビューを保存する

マークアップツールバーにある「ビューの追加」ボタンをクリックすると、書き込んだマークアップと、そのときの3Dモデルの角度がセットで保存されます。

重要：マークアップはモデルの角度を変えると見えなくなることがあります。必ず、指摘が一番分かりやすい角度でビューを保存してください。

ステップ4：設計者にファイルを送り返す

1. ファイル＞「名前を付けて保存」を選ぶ
2. ファイル形式は、eDrawingsファイル（.eDRWなど）のまま保存する
3. 保存したファイルを、設計者にメールなどで送り返せば完了

設計者は、受け取ったeDrawingsファイルを開き、保存されたビューをクリックするだけでマークアップを確認できます。

ファイルが開けないときの対処法

eDrawingsは多くのファイル形式に対応していますが、「ファイルが開けない」というトラブルが起こることもあります。

よくある原因と対処法を整理しました。

無料版で「開けない」と感じたときは、まずファイル形式が対応範囲内かどうかを確認し、STEP/IGES等の中間ファイルであればProfessional版の利用を検討してください。

「開けない！」と焦って連絡が来ることがよくありますが、大体は中間ファイル形式が原因です。まずは慌てず、この表を見ながら原因を切り分けてみてください。

eDrawingsをより活用するための応用機能

応用機能1：AR（拡張現実）機能で現場にモデルを表示する（モバイル版限定）

1. モバイル版eDrawingsで3Dモデルを開く
2. 画面下部にある「AR」ボタンをタップする
3. カメラが起動し、現実の空間（作業台や設置場所など）を認識させる
4. 目の前の空間に、開いている3Dモデルが実物大で表示される

AR機能の活用シーンとしては、以下のようなものがあります。

• 設置シミュレーション：新しい機械や治具を導入する前に、「ここに置いたら邪魔にならないか」を実際にその場で確認できる
• サイズ感の確認：顧客に製品のサイズ感を伝える際、カタログや図面よりも正確でインパクトのある説明ができる

応用機能2：HTML形式で誰にでも簡単に共有する（Professional版）

eDrawingsアプリを持っていない人にも3Dモデルを見てもらいたい場合は、HTML形式で出力してもらう方法があります。

• 設計者にお願いする：eDrawings Professional版を使っている設計者であれば、3DモデルをWebブラウザで開けるHTMLファイルとして出力できる
• 受け取った側はアプリ不要：特別なアプリをインストールすることなく、ChromeやEdgeなどのWebブラウザで3Dモデルを回転させたり拡大したりして見られる

HTML形式出力の活用シーンとしては、社外の協力会社との共有（セキュリティ上の理由でアプリのインストールが難しい会社にも、手軽に3D情報を提供できる）や、資料への埋め込み（報告書やマニュアルに3Dモデルへのリンクを貼ることで、分かりやすい資料が作れる）などが挙げられます。

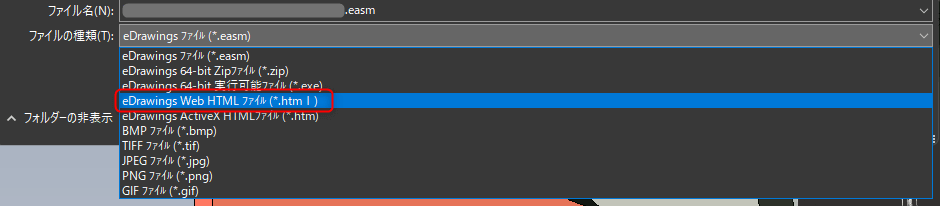

作成方法は、ファイル＞名前を付けて保存で、ファイルの種類をHTMLにするだけです。

eDrawingsを使う上での注意点

eDrawingsは、あくまで「ビューワー（見るためのソフト）」です。

モデルの形状を変えることはできませんし、寸法を書き換えたり、部品を削除したりすることもできません。

「この部分の設計を変えてほしい」という要望があれば、マークアップ機能を使って指摘を書き込み、必ず設計者にフィードバックしてください。

たまに「eDrawingsで直接直しておいて」と言われることがあるのですが、それはできない相談です（笑）。あくまで「見る・伝える」ためのツールだと覚えておいてください。

まとめ

eDrawingsについて、無料版でできること、インストール方法、基本操作、ファイルが開けないときの対処法まで解説しました。

eDrawingsは単なる「無料のビューワー」ではありません。

「設計データが読めない」という悩みを解消し、設計者と現場の間の壁を取り払ってくれる便利なツールです。

• 組立現場では：3Dモデルで組み付け手順を確認することで、組立ミスを減らし作業時間を短縮できる
• 営業現場では：タブレットで3Dモデルを見せることで、顧客への説明が分かりやすくなる
• どの部門でも：マークアップ機能（Professional版）を使って正確にフィードバックすることで、設計者の手間やミスが減り、製品開発のスピードが上がる

次のアクション

1. まずは無料版をインストールする
2. 設計者に「eDrawingsファイル」をリクエストする
3. 無料版でどこまで使えるか試し、必要ならProfessional版を検討する

eDrawingsを使いこなして、現場の「困った」を「できた」に変えていきましょう。
