表面粗さ記号を一括図示にまとめたのに、ビューの中に表面粗さ記号が残っていないか確認するのは大変ですよね。
ビューが多い図面ほど、チェックに時間も手間もかかりますし、「消し忘れはないかな?」という不安も残ります。
そこで、図面上で選んだものと【同じ表面粗さ記号】を、全シートからまとめて削除するマクロ「DeleteSurfaceRoughness」を作りました。
なお、このマクロは、【旧JISの表面粗さ記号(三角記号 ▽〜▽▽▽▽)】を使っている方向けに作りました。
使用している表面粗さ記号を確認するマクロ「SurfaceRoughnessCounter」と合わせてご使用いただくと、より便利になります。
このマクロで「できること」
図面上で選んだ表面粗さ記号と、【種類】と【付いている文字】が同じ記号を、すべてのシートから削除します。
たとえば、「▽▽▽」を選んで実行すると、「▽▽▽」だけが対象になります。
「▽▽▽1.6S」は、文字が付いているので、別の記号として残ります。
一括図示にまとめた記号に対して、残っているものをまとめて消したい。そんな場面に活躍するマクロです。
ここがポイント!3つのこだわり
① 「同じ記号」を、種類と文字で判定する
▽の数(▽〜▽▽▽▽)と、付いている文字(例: 1.6S)が、どちらも同じものだけを対象にします。判定の基準は、集計マクロ「SurfaceRoughnessCounter」と同じです。
② 削除前に、件数を確認できる

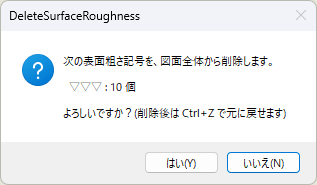

実行すると、「▽▽▽ : ○個 削除します。よろしいですか?」というダイアログが出ます。「はい」を押したときだけ、削除されます。
記号が見つからないときや、表面粗さ記号以外を選んでいるときは、メッセージを出して終了します。
③ 削除した後も、Ctrl+Z で戻せる
削除は、SOLIDWORKSの通常の削除として実行されます。そのため、削除した後でも、Ctrl+Z(元に戻す)で戻せます。
念のため、実行する前に、図面を保存しておくことをおすすめします。
確認ダイアログが出るので、押し間違いがあっても安心です。ただ、私は念のため、実行する前に図面を保存しておく派です。
「DeleteSurfaceRoughness」の使い方
STEP1: 削除したい表面粗さ記号を、1つ選ぶ
図面上で、削除したい表面粗さ記号を、1つ選びます。
STEP2: マクロを実行する

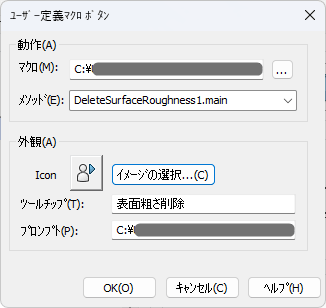

マクロボタンに割り当てたマクロを、クリックします。実行するメソッドは、main です。
マクロボタンの登録方法は、こちらの記事で解説しています。
STEP3: 記号を確認して、「はい」を押す
ダイアログに表示された表面粗さ記号と件数を確認し、問題なければ「はい」を押します。
同じ記号が、すべてのシートから削除されます。
【注意】シート上の記号も、削除の対象です
このマクロは、ビュー上の記号に加えて、【シート上に直接置いた記号】も削除の対象に含みます。
一括図示の記号を、シートに置いた後で実行すると、同じ種類の一括図示の記号も、一緒に消えてしまいます。そのため、次の順番で使ってください。
- このマクロで、一括図示にまとめる記号の、個別の記号を先に消す
- その後で、一括図示の記号を図面に記入する
【先に消してから、一括図示を書く】。この順番で作業を進めてください。
動作環境と対応している記号
旧JISの表面粗さ記号(三角記号)向けです
このマクロは、私が設計で使っている【旧JISの表面粗さ記号(三角記号 ▽〜▽▽▽▽)】に合わせて作りました。旧JIS仕様の記号をお使いの方は、そのまま使えます。
新JISの記号(√系)では、動作を確認していません。新JIS仕様に変更してほしい方は、このページ下のオーダーメイド案内から、お気軽にご連絡ください。
その他の動作環境と注意点
- 動作を確認したバージョンは、【SOLIDWORKS 2021】です。それ以外のバージョンでは、確認していません
- ノート(注記)に文字として書いた「▽」は、削除しません。表面粗さ記号のコマンドで置いた記号だけが対象です
- 非表示にしている記号も、削除の対象に含まれます
- 文字は、記号に表示されている文字列で判定します。「3.2S」と「3.2s」のように表記が違うと、別の記号として扱います
無料ダウンロードの方法
下のボタンから、ダウンロードページに進んでください。
（※システムの都合上「購入」という表記になりますが、お支払いは一切不要です。）
ダウンロードしたファイルは、任意のフォルダに保存し、SOLIDWORKSのマクロボタンに割り当ててご使用ください。(Zipで配布する場合は、解凍してから保存してください)
【ご注意】削除を伴うマクロです。実行する前に、図面を保存してバックアップを取っておくと安心です。
